무작위 복사하기, RDC

2015.01.25 16:42

xiCAD 내 명령어 : xiRandomCopy

OneKey 단축명령어 : RDC

* GstarCAD는 지원 안함.


사용법



객체를 크기와 각도에 대해 랜덤하게 복사하는 명령어입니다.

주로 배치도에 나무를 빠른 시간 내에 깔고자 할 때 사용하면 좋을 듯 합니다.

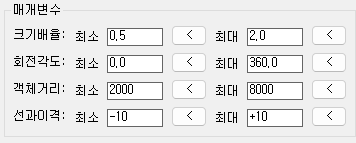

명령어를 실행하면 대화상자가 나타나는데..



생성방식은

1. 무작위 생성 : 하나씩 점을 클릭하면, 랜덤하게 복사가 됨

2. 선을 따라 : 지정 선을 따라 객체가 랜덤하게 배치됨

3. 영역내부 : 특정 영역 내부에 랜덤하게 배치됨



배치방식은

생성방식에서 영역내부를 선택할 경우 활성화됨

1. 지정 사각 영역 : 화면에서 사각형을 그리는 영역 안 쪽에 랜덤 배치됨

2. 선택 곡선 영역 : 화면에서 닫힌 폴리선 객체를 선택하면, 그 안 쪽에 랜덤 배치됨











아래와 같은 나무 객체가 있다고 할 때,









무작위 생성 - 하나씩 점을 지정을 하여 찍어 주면 아래와 같이 랜덤 복사가 됩니다.









지정 영역을 선택하면, 아래와 같이 선택된 영역 내부에 랜덤 배치가 됩니다.











선을 따라.. 를 선택하면, 선택된 선형을 따라 무작위 배치됩니다.







현상설계 등에서 그림을 빨리 그리기위한 명령어일 뿐, 정량적인 배치는 불가능한 것에 유의하세요..
