둥근 표면 표현, RND

2015.04.01 02:00

xiCAD 내 명령어 : xiRound

OneKey 단축명령어 : RND



사용법

이 명령어는 도면에서 원형으로 된 표면의 표현을 하는 목적으로 사용됩니다.

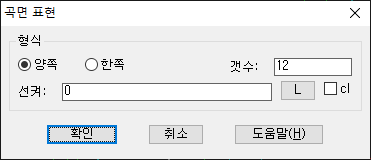

RND 를 실행하면, 아래와 같은 대화상자가 나타납니다.

내용은 직관적이라 보시면 아실 듯 합니다.







선 두개를 차례로 선택하면, 아래 그림과 같이 "양쪽"원형, "한쪽"원형의 입면 표현을 해줍니다.

수직, 수평 뿐만 아니라, 경사로 이루어진 선분 사이도 표현이 가능합니다.
