중심선 그리기, CEN

전체 명령어 : xiCenter

단축 명령어 : CEN





사용법

두 선 사이의 중심선을 그릴 때 사용하는 명령어입니다.

여러 선을 동시에 선택해서 중심선을 그릴 때는 아래의 객체 중에서 "선과 원"만 적용할 수 있습니다.



CEN 은 아래와 같은 역할을 하며, 이 모든 기능은 블럭 또는 외부참조 속의 선에도 적용됩니다.



선을 하나만 선택할 때 : 그 선의 중간에 중심선을 표시



선을 두 개 선택할 때 : 두 선의 중심선 표시



폴리선의 곡선 부위를 선택할 때 : 호의 중심선 표시



 폴리선 상의 선을 선택할 때 : 두 선의 중심선 표시

이는 다른 하나의 객체가 다른 폴리선 또는 일반선이어도 상관없음.





원을 선택할 때 : 원의 중심선 표시



각도가 다른 두 선은 중간 각도 표시





심지어, 문자나 치수, 지시선끼리도 중심선을 만들 수 있습니다.

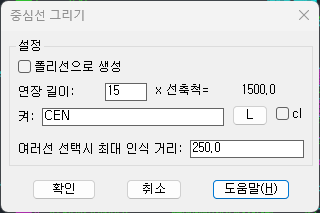

[설정]





폴리선으로 생성: 결과를 선으로 할지 폴리선으로 할지 결정할 수 있습니다.

연장길이: 중심선이 객체로 부터의 연장할 길이를 정합니다.



여러선 선택시 최대 인식 거리

여러선에 동시에 중심선을 넣을 때, 두 선을 인식하는 최대 거리 설정입니다.

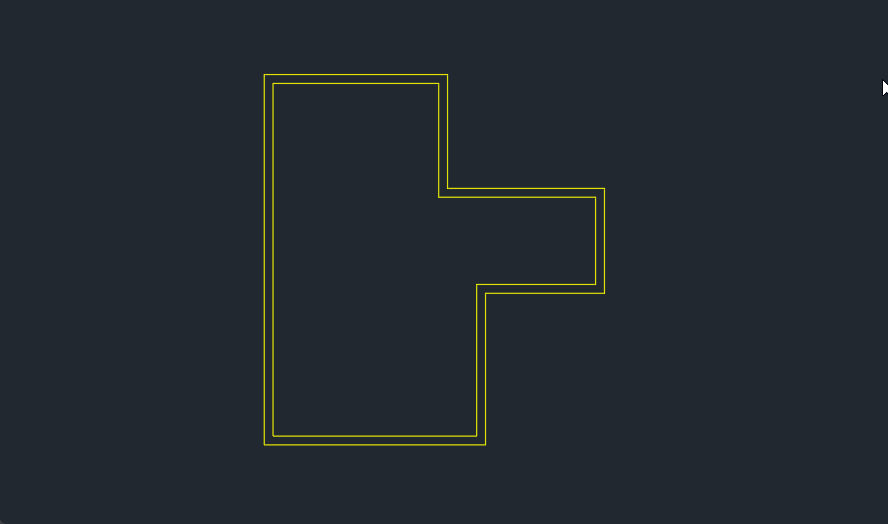

예를 들어, 벽체의 두께가 200 이라면, 위의 그림과 같이 250 정도를 입력하면, 서로 평행한 벽선 중에서 250 이내의 간격이 떨어져 있는 두 선을 인식하여 두 선 사이에 중심선을 그립니다.
