xiCAD 내 명령어 : xiPPB

OneKey 단축명령어 : PPB



사용법



참조도면 기호를 표시하는 명령어

PPB 를 실행하거나 심볼 메뉴의 [도면 부호 작성] 에서 [참조도면 기호 그리기]를 선택하면 실행 됩니다.

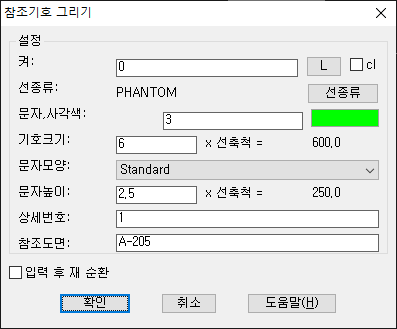

상세번호와 참조도면 번호를 입력하고,







그림과 같은 순서로 사각을 지정하면 참조도면 기호를 그립니다.
