전체 명령어 : xiSTB

단축 명령어 : STB





사용법





철골보를 구조 형식에 따라 두가지 방식으로 그리는 명령어입니다.





위의 그림에서 윗쪽은 "평면", 아래쪽은 "구조기호"를 선택한 결과입니다.

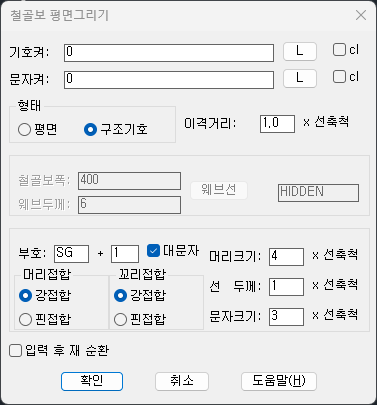

설정 화면입니다.







[이격거리]

보에서 기호문자의 이격거리입니다.



[웨브두께]

웨브두께를 0 으로 입력하면 한 선, 숫자를 입력하면 해당 하는 폭의 두 선이 됩니다.



[대문자]

구조 부호를 항상 대문자로 변경해서 입력을 합니다.



[접합방식]

머리와 꼬리의 접합 형태를 정합니다.

강접합은 "모멘트접합"입니다.





[입력 후 재순환]을 선택하면, 대화상자없이 연속해서 보를 그릴 수 있으며, 이 때는 명령창에서 부호를 다시 물어보게 됩니다.

즉, 부호만 바꾸어서 연속입력을 할 때는 이 옵션을 선택하는 것이 좀 더 빠르게 입력할 수 있습니다.
