심볼 메뉴는 각종 심볼과 라이브러리를 불러 올 수 있습니다.













불러 올 때, 일반 블럭처럼 도면의 현재 켜를 따라 가는 것이 아니라 미리 지정된 켜로 삽입이 됩니다.







켜의 지정은 c:/xicad/xiLib/xiBlkLayerSet.txt  을 수정하여 바꿀 수 있습니다.

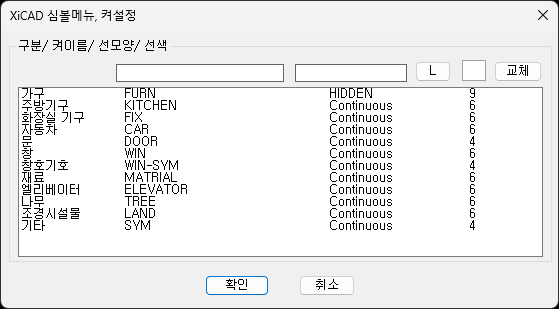

이 파일을 메모장으로 열면 아래와 같은 줄이 있는데, 사용자 입맞에 맞게 켜와 색, 그리고 선종류를 설정할 수 있습니다.

설정된 켜가 해당 도면에 없더라도, XiCAD가 자동으로 켜를 만든다음 심볼을 가져옵니다.



맨 앞의 단어는 XiCAD에서 인식을 하기위한 구분기호이며, 이 단어를 변경하면 인식되지 않습니다.


** 파일 내용의 예

symbol-sym         ;SYM           ;Continuous   ;4      ;심볼메뉴 일반적 기호 등 블럭
