xiCAD 내 명령어 : xiHeatGrid

OneKey 단축명령어 : HGRID



사용법

바닥난방 파이프를 그리는 명령어

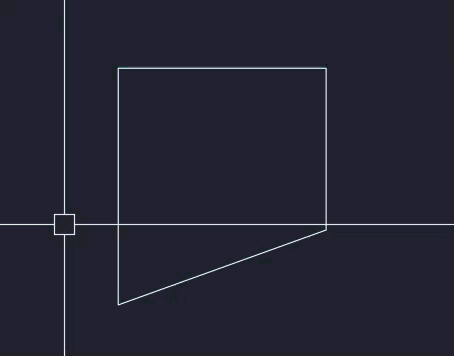

닫혀진 사각형을 선택하거나, 사각의 두 점을 지정하면









아래와 같은 난방 파이프를 그립니다.

파이프의 시작위치는 사각형을 그린 순서를 따라 가며, 아래 그림과 같습니다.
