절단선 기호 그리기, CSL

전체 명령어 : xiCutSymbolLine

단축 명령어 : SCL





사용법



계단 등의 절단선 기호를 입력하는 명령어입니다.

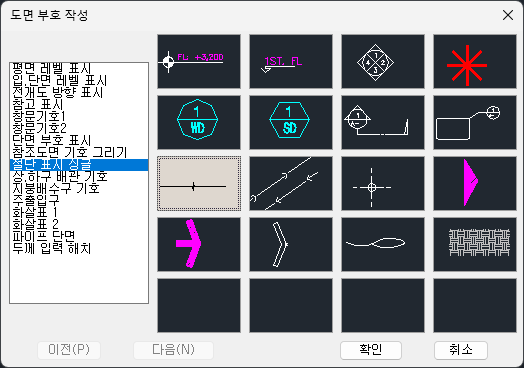

[심볼메뉴] [도면부호작성] 안의 메뉴를 선택하거나, 명령창에서 단축키로 실행됩니다.

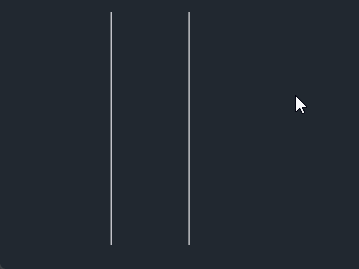

두 점을 선택하면 절단기호를 그립니다.

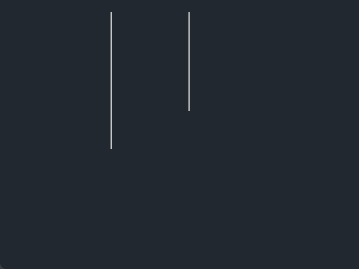

아래와 같이 복선으로도 표현할 수 있습니다.

두 선사이의 선을 잘라 낼지는 옵션에서 정할 수 있습니다.

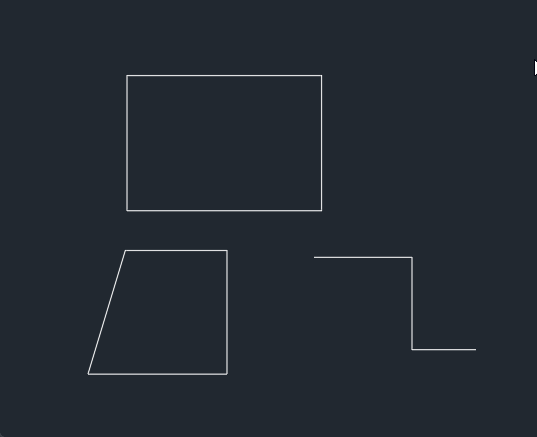

혹은 아래와 같이 여러 기호가 같은 간격으로 들어간 절단선도 그릴 수 있습니다.
