치수목록을 표로, DTT

단축 명령어 : DTT

전체 명령어 : xiDimToTable



----------------

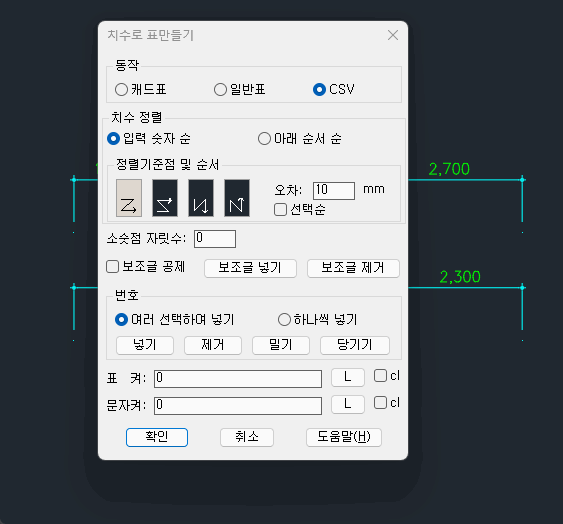

도면의 치수 길이를 표로 만드는 명령어입니다.



치수 길이, 일련번호, 보조글의 정의는 아래와 같습니다.







[번호 넣기]



치수의 전치사를 이용한 일련번호를 넣는 기능이며, 하나씩 넣을 수도 있고 일괄 넣을 수도 있습니다.

번호에는 자동으로 괄호() 가 들어 갑니다.





일괄로 넣을 때는 대화상자의 "정렬 순서"를 따라 갑니다.



또한 번호를 제거하거나, 번호를 하나씩 뒤로 밀고, 당길 수도 있습니다.





[보조글 넣기]





치수 아래에 보조글을 넣는 기능입니다. 이 명령어에서는 마우스로 두 점을 지정하면, 그 길이값이 입력이 되도록 만들어져 있습니다.

표로 만들면, "공제길이"라는 항목으로 입력이 됩니다.



보조글을 넣는 방법은 아래와 같습니다. (DTO 명령어로 넣을 수 있습니다.)







[정렬 순서]





표로 치수를 넘길 때, 순서를 정합니다.

위에 설명된 전치사 "번호" 순서로 넘길 수 있고, 화면에 있는 순서로 넘길 수 있습니다.

"번호"가 입력되지 않아도 표는 만들어 집니다.



- 선택순 : 사용자가 선택한 순서로 읽습니다.

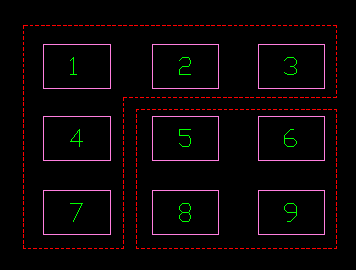

예를 들어 "정렬기준점 및 순서"의 선택은 위의 그림과 같고, 선택한 순서가 아래 그림과 같이 두 그룹으로 나누어서 선택했을 경우 정렬 순서는 1→2→3→4→7→5→6→8→9  입니다.







[소숫점 자릿수]





표로 넘어갈 치수거리의 소숫점 자릿수를 정합니다.





[켜 설정]





표로 만들 때, 문자와 선의 켜를 정합니다.





-------

실제 실행된 결과는 아래와 같습니다.

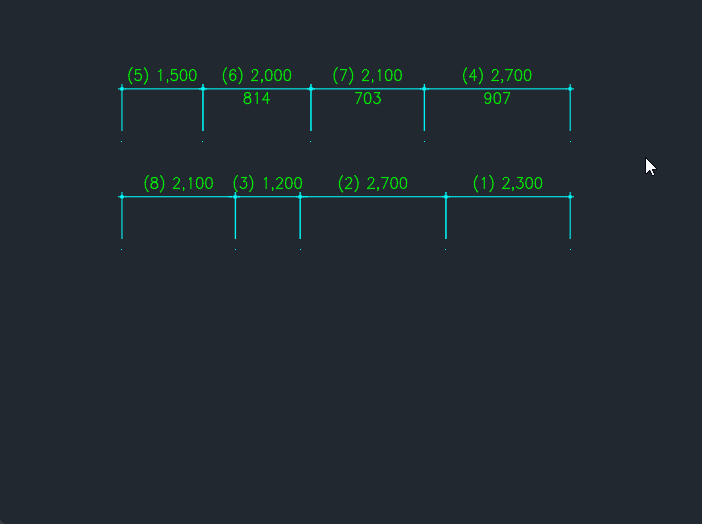

[캐드표로 넘기기]

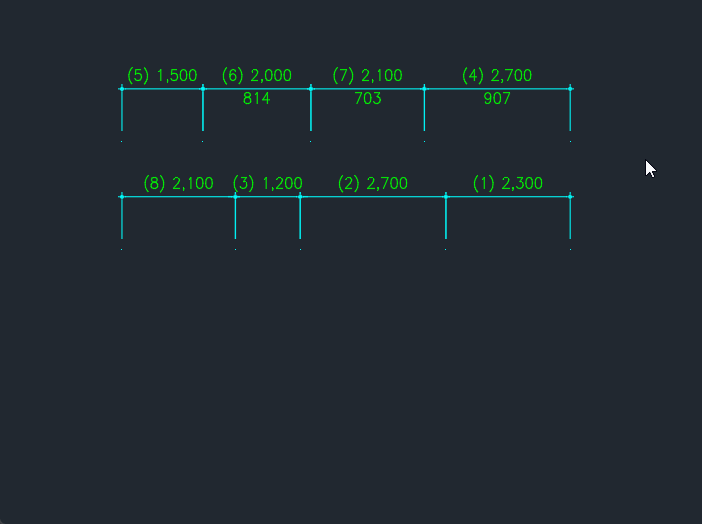

[일반표로 넘기기]

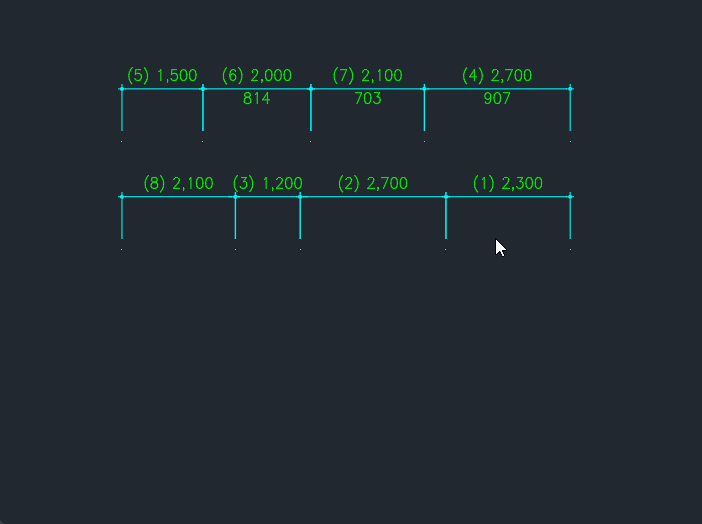

엑셀로 넘기기 (AutoCAD LT 는 CSV 로 넘김)
