xiCAD 내 명령어 :  xiZareaElev

OneKey 단축명령어 : ZAE




사용법



건축물에너지효율등급 신청용 도서를 만들 때, 각 실별 벽면적과 창호면적이 담긴 "외피전개도"를 제출해야 합니다.

이 명령어는 입면적표를 보다 쉽게 만들기 위한 명령어 입니다.





외피전개도를 그릴 때, 켜의 이름을...

외벽은 W 로 시작되는 켜로

창호는 G 로 시작되는 켜로

스펜드럴은 S 로 시작되는 켜로 그립니다.





명령어를 실행한 후, [실명]을 먼저 선택하고, 외벽을 선택하면....

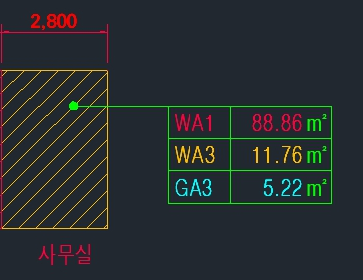

아래와 같은 면적표를 그립니다.

같은 켜로 된 것은 하나의 숫자로 합산되어 그려집니다.



왼쪽의 흰색 글씨는 검산을 위한 합계 숫자로써, Defpoints 켜로 되어 있어 출력되지 않습니다.
