아쉽게도 BricsCAD 는 PDF 출력을 위한 DWG to PDF.pc3 를 제공하지 않고 있습니다.

이 출력기를 사용하지 않으면, 다중출력시 도곽 하나 하나 마다 저장파일이름을 입력해 주어야 합니다.



다중출력은 하나의 도면에 여러 도곽을 일괄로 내보내는 기능이라, 프린터로 보낸다면 아무 문제가 없으나 최근 PDF 를 이용한 출력이 많기 때문에 많이 아쉬운 부분입니다.

BricsCAD 가 DWG to PDF.pc3 를 제공하길 기다릴 수 밖에 없지만, 아래 방법을 이용하면 BricsCAD 에서도 다중출력에서 PDF 파일을 연속적으로 출력 할 수 있습니다.





Adobe Acrobat 을 이용한 다중출력 (Reader 아님)



브릭스캐드에서 Adobe Acrobat 을 이용하여 출력할 경우, 확장자는 분명히 pdf 인데, Acrobat 또는 AcrobatReader 에서 읽어 들일 때 아래와 같은 오류메세지가 나타납니다.







이는 Adobe Acrobat 에서 출력을 하지만, 캐드의 프린터드라이버를 사용하면서 결과물이 Postscript (.ps) 파일로 저장되기 때문입니다.



번거롭긴 하지만, 이를 해결할 수 있습니다.

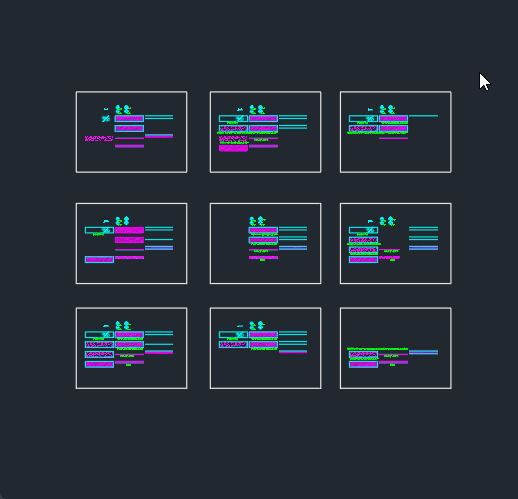

만약 아래와 같이 두개의 도면이 있을 때, 일단 브릭스캐드에서 Adobe PDF 를 이용하여 출력을 합니다.









출력기기에서 Adobe PDF를 선택합니다.







그러면 파일이름을 물어보지 않고, 다중출력이 가능합니다. (XiCAD v4.42 부터 지원)

폴더를 가서 보면, 아래와 같이 두개의 파일이 저장되어져 있는 것을 볼 수 있습니다.

Acrobat 에서 출력을 했는데, 확장자가 pdf 가 아닌 ps 로 출력된 것을 볼 수 있습니다. 이는 XiCAD 에서 아예 확장자를 강제로 이렇게 지정토록 했기 때문입니다.







Adobe Acrobat 을 설치하면, Acrobat Distiller 라는 보조프로그램이 함께 깔립니다.

이 프로그램이 ps 파일을 pdf로 변환해주는 프로그램입니다.



이 프로그램을 실행하여, [파일 - 열기]로 출력된 ps 확장자의 파일을 선택하면, 자동으로 pdf 변환을 시작합니다.





이렇게 변환된 파일은 정상적인 pdf 파일로 읽을 수 있습니다.



변환 후, 같은 폴더에 로그파일이 남는 것이 불편하신 분은 Acrobat Distiller 에서 [파일 - 기본설정] 에서 "성공한 작업은 로그파일 삭제" 를 선택해 주면, 로그파일이 생성되지 않습니다.
