xiCAD 내 명령어 : xiMakeDwgList

OneKey 단축명령어 : MDL



사용법

도곽의 도면명과 도면번호를 인식하여 도면목록표를 만드는 명령어 입니다.



MDL 을 실행하면..

아래와 같은 대화상자가 나타납니다.



[파일등록]




여기서 도면목록표를 만들 파일을 선택합니다. 만약 현재 열려져 있는 파일만으로 도면목록표를 만든다면 "현재 파일만..."을 선택하면 됩니다.


목록으로 실행할 경우, 모든 도면이 열렸다 닫힌 다음 명령어를 한번 더 실행해야 목록표가 만들어 집니다.



[도곽등록]

도면목록표를 만들 도곽을 등록합니다.




"화면선택"을 클릭하면 입력화면으로 넘어갑니다.

기준 도곽 하나를 선택하라고 나타날 때, 아래 그림처럼 도곽블럭 하나를 선택하면..







선택된 도곽이 확대됩니다.

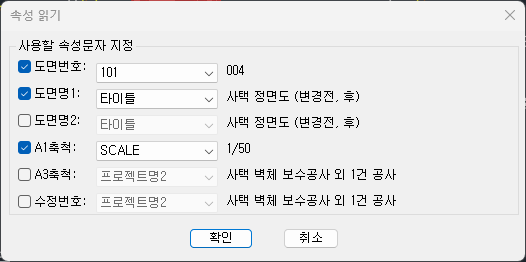

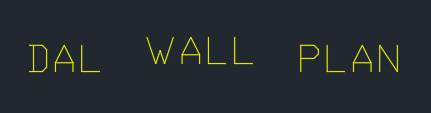

도면명 - 도면번호 - 축척 - 수정번호 순서대로 구역을 선택합니다.

(모든 문자 선택은 crossing 모드 이기 때문에, 전부를 선택하지 않아도 되며. 옆의 문자가 딸려 오는 것을 방지하기 위해 영역을 매우 작게 선택하는 것이 좋습니다.)









그 다음. 도면번호 문자 영역을 선택함. 역시 작게 선택합니다.









그 다음 축척문자 영역을 선택..

이 때 주의할 것은 선택될 문자 들끼리의 거리가 가까울 경우 crossing 모드에서 주변 문자까지 딸려 올 수 있으므로, 가급적 작게.. 그리고 상대 글자로 부터 멀게 선택하는 것이 요령입니다.



즉, "A1" 축척인 "1/30" 바로 아래에 "A3" 축척글자 "1/60" 이 있으므로, 아래 그림처럼 가급적 근접한 글자로 부터 멀리 선택하는 것이 좋습니다.









A3 축척을 선택하는 것은 위와 반대로.. 최대한 아래에 붙혀서 영역을 선택하는 것이 좋습니다.







축척, 수정번호 등이 없다면 생략할 수 있습니다.

그러나, 최소한 도면명은 있어야 합니다.



[작업공간 선택]

여러 파일에서 도면목록을 축출할 경우, 도곽이 들어 있는 공간을 선택합니다.




[정렬기준점 및 순서]

한 파일에 여러개의 도곽이 있을 경우 도곽을 읽어 들이는 순서 및 정렬 기준점을 지정합니다.

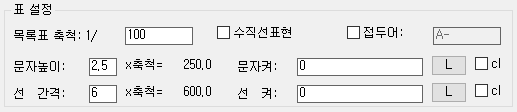

[설정]

도면목록표에 기록될 각종 문자관련 설정과 켜를 지정합니다.



도면명 접두사 : 도면명에 특정 문자를 앞에 넣을 때



[문자간격]

목록표에서 문자간의 거리를 지정합니다.

각 숫자에 선축축을 곱한 값으로 인식을 합니다.







필요한 체크를 하고, 확인을 누르면..

도면목록표를 작성할 수 있습니다.


만약 여러 파일에서 도면을 읽어 올 경우...

모든 도면이 열렸다가 닫히게 됩니다.

마지막 도면까지 닫힌 다음.. 아무 파일에서나 MDL 을 다시 실행하면.. 메모리에 저장된 도면 정보를 이용해서 해당 파일에 도면목록표를 만듭니다.

(명령어를 다시 실행하는 것에 유의하세요...)









도면 목록표 좌상귀를 지정하라고 할 때, 점을 지정하면, 도면목록표가 그려 집니다.









만들어진 도면 목록표
