전체 명령어 : xiCenterPoly

단축 명령어 : CEP





사용법



폴리선의 중심을 표시하거나, 등고선을 설정 등분으로 그려주는 명령어입니다.

이 명령어는 열린 두 폴리선을 선택할 경우 중심선을 그리고 닫힌 폴리선을 선택할 경우 그 폴리선의 무게 중심을 표시합니다.

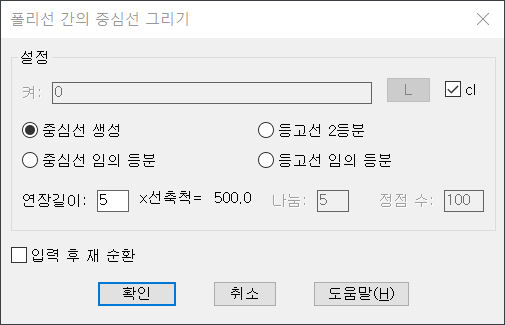

또한 설정에 들어가면, 켜의 지정과 [등고선 등분 갯수] 기능을 선택할 수 있습니다.





생선 노드 수는 생성된 등고선을 노드점 갯수를 지정하는 옵션입니다. 선을 좀 더 세밀하게 표현하고 싶을 때 사용하면 됩니다.



등고선의 경우 아래의 그림과 같이 생성되며, 세밀한 조정은 사용자가 마저 해야 합니다.
