면적 가로x높이/2, HW

2015.10.21 10:19

xiCAD 내 명령어 : xiHWArea

OneKey 단축명령어 : HW

원본 : 2006.11 주말농부





사용법



삼각형의 면적에 대한, 합산 수식과 결과를 기록하는 명령어

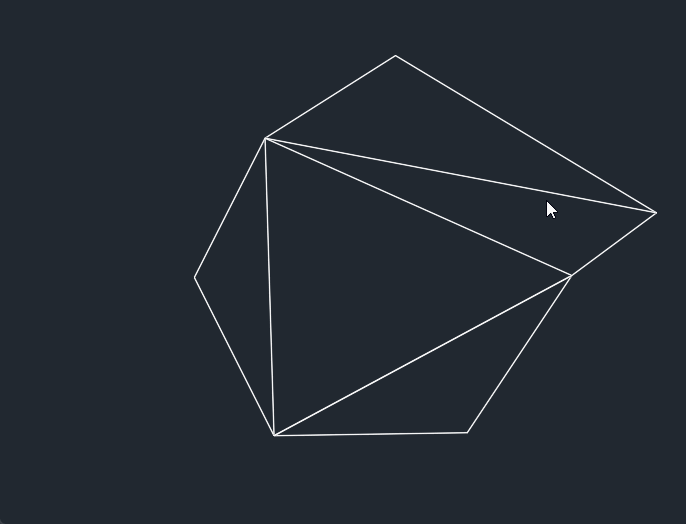

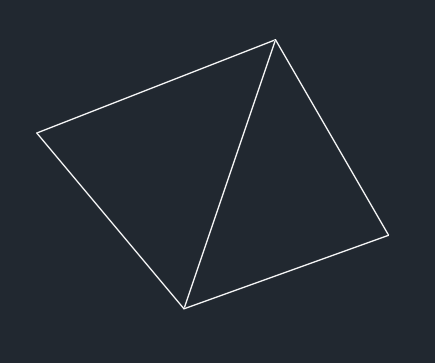

아래와 같은 도형이 있다고 했을 때, HW를 실행합니다.

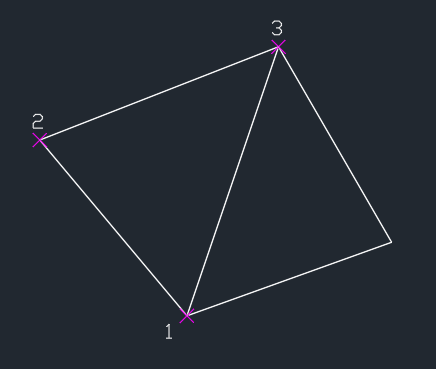

아래 그림과 같이 삼각형의 밑변과 높이를 차례로 지정합니다.

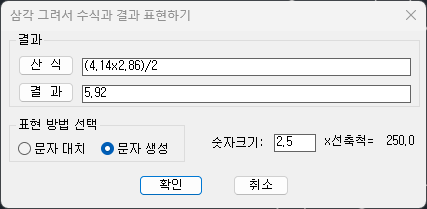

모든 삼각형을 차례로 다 지정하고, 엔터를 치면 아래와 같은 대화상자가 나타납니다.

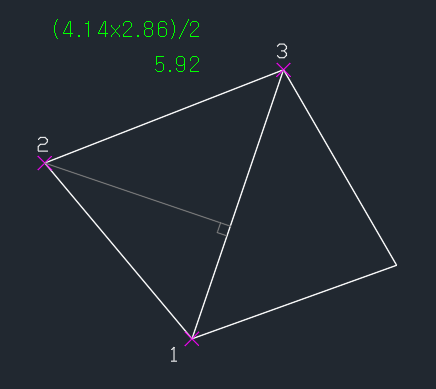

아래와 같이 면적을 표기합니다.

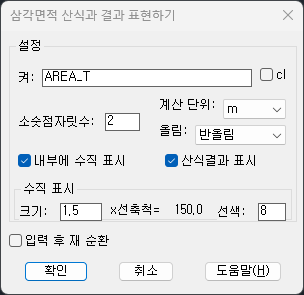

설정에 들어가면, 아래와 같이 문자크기 등을 변경할 수 있습니다.





저작자 표시 비영리 동일 조건 변경 허락
신고

'Help for XiCAD > Help_면적 및 계산' 카테고리의 다른 글

길이를 문자로 생성, QD  (0) 2016.01.09
선분 길이 합산, LIS  (0) 2015.10.21
면적 가로x높이/2, HW  (2) 2015.10.21
면적 가로 x 세로, HV  (0) 2015.10.20
면적 숫자로 찍어주기, AE  (0) 2015.07.18
구적표 그리기, SAR  (2) 2015.05.31
  1. 갈림길 2015.12.17 20:04 신고

    이런 면적 구하는 것에는 단위설정항목은 기본탑재 안되었는가요?
    으를테면 제곱미터 제곱센티미터 제곱킬로미터 같은....

    • 이자더 2015.12.17 20:07 신고

      네.. 가능하기는 하나, 건축분야에서 이 명령어를 사용할 때는 미터제곱으로만 하거든요.. 그래서... 단위설정은 생략했습니다.
