xiCAD 내 명령어 : xiMultiFilesChXref

OneKey 단축명령어 : MFX





사용법



여러 파일에서 외부참조의 상태를 변경할 수 있는 명령어입니다.



이 명령어는 ObjectDBX 를 사용하므로, 파일을 직접 열지않고 빠르게 작업합니다.

그러나, 명령어 별로.. 프로그램별로 직접 열어서 작업을 하며, 그 구분은 아래와 같습니다.



AutoCAD : 분리, 결합(결합), 결합(삽입) 명령어는 직접 파일을 열어서 작업합니다.

GstarCAD, ZWCAD : 모든 명령어를 직접 열어서 작업합니다.

BricsCAD : 모든 명령어를 직접 열지 않고 작업합니다.



명령어를 실행하여 나타는 화면과 그 설명을 아래와 같습니다.

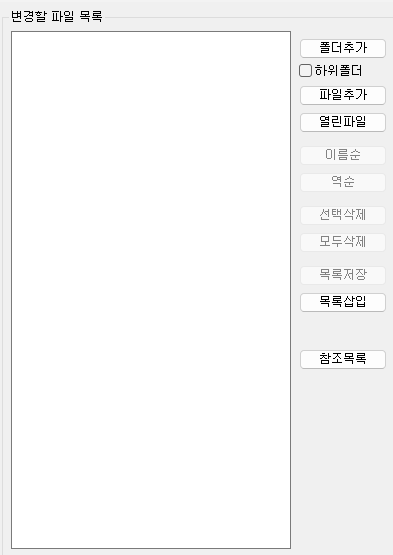

- 작업할 파일 목록입니다.

여기서, "현재파일"을 누르면, 현재 작업 중인 파일의 이름이 올라가며, 이 파일만 선택해서 구동할 경우 곧바로 작업이 됩니다.

즉, "파일목록"에 "현재파일"만 있을 경우, 단일 명령어가 실행된 것과 결과가 같습니다.



나머지는 XiCAD의 다른 명령어와 같습니다.





[기능 선택]



작업할 기능을 선택합니다.





- 경로 재지정

기존 참조블럭의 경로를 다른 경로로 재지정합니다.

c:/A-Project/xref/AAA.dwg -> c:/A-Project/xref/elec/AAA.dwg



- 절대->상대경로

절대경로를 상대경로로 변경합니다.

c:/A-Project/xref/AAA.dwg -> ../../elec/AAA.dwg



- 임의경로지정

위의 두가지는 개별 참조블럭 하나 하나를 변경하는 것인데, 이 "임의경로지정"은 참조 폴더 통채로 변경하는 기능입니다.

예를 들어, 도면에 사용된 모든 참조블럭을 특정 폴더에 넣어 두고, 도면의 모든 참조블럭의 경로를 이 폴더로 강제 지정하는 기능입니다.





[경로재지정]





"경로재지정"을 선택하면 이 화면이 활성화 됩니다.

기존 잘못된 경로의 외부참조를 다시 경로지정할 때 사용됩니다.





[임의 경로 강제 지정]



"임의경로지정"을 선택하면 이 화면이 활성화됩니다.

기능은 위에 설명된 것과 같습니다. "임의경로" 버튼을 클릭하면, 폴더를 지정하라는 대화상자가 나타나며, 특정 폴더를 선택하면, 이 경로가 화면에 나타납니다.

화면에는 전체 경로가 다 보이지만, 명령을 실행하면 상대경로로 입력됩니다.

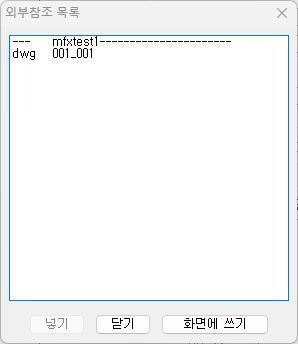

- 명령어를 적용할 대상 객체입니다.











- 기본 옵션은 모든 외부참조에 적용하는 것이지만, 특정 외부참조에만 적용하고 싶다든가, 특정 외부참조를 제외하고 싶다면. 이 창을 활성화시켜서 제외할 외부참조를 선택하면 목적에 맞게 실행할 수 있습니다.
