xiCAD 내 명령어 : xiDraworderByLayer

OneKey 단축명령어 : DOL





사용법



켜의 순서대로 객체 정렬순서를 바꾸는(DrawOrder) 명령어입니다.

목록에 있는 순서대로.. 위에서 부터 아래로 정렬됩니다.

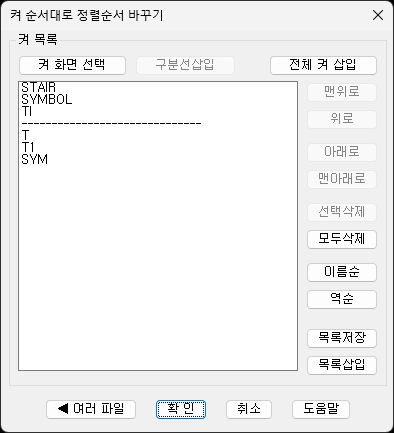

명령어를 실행하면 아래와 같은 화면이 나타납니다.









- 화면선택 : 정렬순서를 바꾸고 싶은 켜의 객체를 화면에서 선택하면 목록에 포함됩니다.

- 전체삽입 : 도면의 모든 켜를 목록으로 가져옵니다.

- 나머지 버튼 : 켜의 순서를 바꿉니다.



- 중간에 있는 "-----------------------------------" 선은 상하 이동 구분선입니다.



이 구분선의 위에 있는 켜는 순서를 앞으로 보내고, 아래에 있는 켜는 아래로 보냅니다.



즉, 문자, 치수 등을 구분선 상부로 보내고,

해치, 솔리드 등을 아래로 보내면... 작업을 편하게 할 수 있습니다.



목록에 없는 켜는 순서를 건드리지 않습니다.



즉 구분선을 기준으로

[구분선 상부의 켜 - 목록에 없는 켜 - 구분선 하부의 켜] 로 객체의 순서가 변경됩니다.





이 목록은 계속 기억됩니다.
