xiCAD 내 명령어 : xiVportMakeObject

OneKey 단축명령어 : VMO





사용법



모형공간의 폴리선을 선택하여 종이공간에 투영창 (ViewPort) 를 만드는 명령어

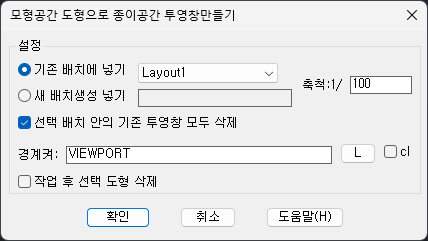

명령어를 실행하면 아래와 같은 대화상자가 나타납니다.

투영창을 넣을 배치를 선택하고, 투영창의 축척을 넣으면 (기본값은 모형공간 선축척) 됩니다.







모형공간에서 투영창으로 사용될 폴리선을 선택하면,







아래와 같이 종이공간에 해당 축척의 투영창이 만들어 집니다.





종이크기는 투영창에 맞게 만들어 지며, 기존 투영창이 세팅된 배치를 선택할 경우, 종이크기는 기존 그대로를 유지합니다.

새로 만들어진 종이크기를 변경하려면, pagesetup 를 실행하여 종이크기를 선택하면 됩니다.
