xiCAD 내 명령어 : xiPsp2Msp

OneKey 단축명령어 : P2M





사용법



종이공간의 도면을 모형공간의 도면으로 옮겨주는 명령어 (자동 축척 조절)



BRICSCAD :

v16 부터 사용가능하지만, 명령어 자체에 버그가 있습니다. 브릭스측에 리포트를 했으니 곧 수정될 수 있으리라 생각됩니다.



ZWCAD 와 GSTARCAD

2015 부터 사용가능하나, 한가지 단점은 여러 파일을 자동으로 생성하지 못하고 파일을 하나 하나 씩 지정해 주어야 한다는 것입니다.



개념 :

모형공간에서는 도면을 1:1 축척으로 그리고, 출력시 이를 축소하여 종이에 출력을 합니다.

이는 과거 손으로 도면을 그리던 때와 정반대입니다.  손으로 그릴 때는 1:1 크기의 종이에 도면을 축소해서 그렸기 때문입니다.

종이공간은 과거 손으로 그리던 개념을 프로그램화 한 것입니다. 그러므로 종이공간에서는 종이 크기가 1:1이고, 도면이 반대로 축소되어서 화면에 표시됩니다.

그러므로, 종이공간의 도면을 모형공간으로 변환을 하려고 하면, 이를 반대로 풀어야 합니다. 즉, 도면의 축척이 1:1이 될 때까지 종이크기를 키우고 이를 한꺼번에 저장을 하는 과정을 거칩니다.





이 명령어는 몇가지 주의 사항이 있습니다.

1. Xref 는 모두 결합이 됩니다. (자동 결합)

2. 잠긴 켜는 자동으로 풀립니다.

3. 한 도면 안에 여러개의 투영창(ViewPort)가 있고, 그 투영창의 축척이 서로 다를 경우 가장 큰 투영창의 축척으로 도면이 확대됩니다.

즉, 두 개의 투영창이 있고, A=1/50, B=1/100 이라고 한다면. 1:1 축척이었던 도곽이 100 배로 커져서 모형공간에 저장됩니다.

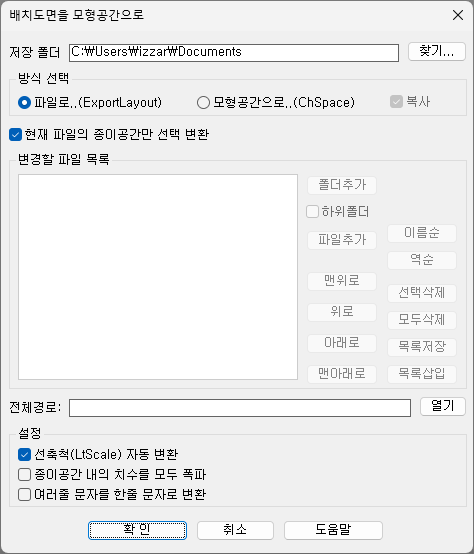

명령어를 실행하면 아래와 같이 파일을 선택하는 화면이 나타납니다. (ZWCAD에서 파일 목록은 나타나지 않음)









GstarCAD, ZWCAD 는 아래와 같이 나타납니다.









여기서 필요한 파일을 추가하고 [확인]을 클릭하면, 자동으로 프로그램이 파일을 열면서 도면을 저장합니다.



샘플도면:

아래 도면은 폭이 420mm 인 종이공간에서 투영창(VIEWPORT) 두 개로 그려진 입면도입니다.

이 것으로 명령어를 실행하면..









아래와 같이 모형공간으로 도면이 넘어갑니다.

투영창의 박스선은 넘어 갈 때 자동으로 출력되지 않는 선으로 변경되어 변환됩니다.







설정 항목의 두 가지는 아래와 같습니다.



1. [종이공간 내의 치수를 모두 폭파]

만약 치수크기가 이상하게 변화된다면, 이 항목을 체크하여 치수를 폭파할 수 있습니다.



2. [여러줄 문자를 한줄 문자로 변환]

여러 줄 문자(MTEXT]를 한 줄 문자(TEXT) 로 폭파하여 저장됩니다.



이 두가지 설정은 글자가 깨진다거나, 치수가 엉뚱하게 넘어간다든가 하는 경우에 사용할 수 있습니다.





ZWCAD 에서 이 명령어를 실행하면, 아래와 같은 메세지가 나타납니다만.. 그냥 무시하시면 됩니다.



[ZRX버전과 플랫폼 버전이 일치하지 않습니다. 기능에 문제가 있을수 있습니다. 정상적으로 사용하기 위해 ZRX의 해당 버전을 확인하고 ZRX제공 업체에 문의하여 주십시오!]















저작자 표시 비영리 동일 조건 변경 허락
신고
  1. 주산 2015.12.07 10:22 신고

    우왕.. 잘됩니다..^^ 계속 바빠서 테스트를 못하다가 지금 해봤습니다.. 넘넘 좋네요..ㅎㅎ
    아 그리고 아예 뷰포트 레이어는 삭제 하는 옵션이 있어도 좋을 것 같습니다..
    그리고요. 문자열 변환 기능만 따로 분리된 기능으로 있어도 좋을 것 같습니다.. 배치는 유지하고 문자변환만 시키는...
    감사합니다.~~~

    • 이자더 2015.12.07 19:49 신고

      뷰포트레이어 삭제는 내보낸 파일을 다시 열어야 합니다.
      그러므로 아마도 다른 명령어로 분리해야 할 듯 합니다.
      문자열 변환기능은 옵션으로 포함시킬 수 있을 듯 합니다.

    • 주산 2015.12.09 09:16 신고

      아 그렇군요..그럼 그냥 사용하는걸로..^^
      그리고 문자열 변환이야기는 선택된 도면들의 배치상황은 그대로 두고 문자열만 변환하는 기능을 말씀드리는 겁니다.. 혹시 착각하실까봐요..^^ 감사합니다.

    • 이자더 2016.01.04 10:17 신고

      문자열 변환기능과 VIEWPORT 박스 삭제 기능은 MSL 안에 포함시켜 놓았습니다.
      감사합니다.
