배치를 개별 배치로 분리, VPS

전체 명령어 : xiVportSep

단축 명령어 : VPS





----------------

하나의 배치탭에 있는 여러 도면을 각각 하나의 배치탭을 만들어 나누는 명령어입니다.

이렇게 나누면, 캐드에서 원래 제공하는 '게시'를 통해서 출력을 할 수 있기도 하고, P2M 명령어를 이용해서 모형공간으로 도면을 내보내기도 수월해 집니다.

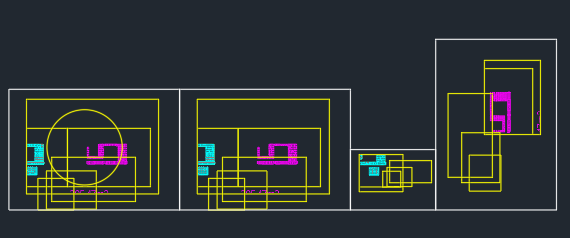

아래 처럼 종이공간 하나에 4장의 도면이 있을 경우..







아래 같이 4개의 배치탭을 만들어서 나눕니다. ("배치2"가 원래의 도면)

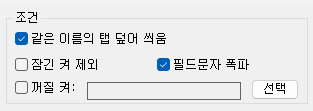

[조건]





- 같은 이름의 탭 덮어 씌움

만들고자 하는 탭의 이름과 같은 이름의 탭이 있다면, 그 탭 내의 모든 객체를 지우고, 도면을 복사합니다.



- 잠긴 켜 제외

잠긴 켜는 복사하지 않습니다.



- 필드문자 폭파

필드문자를 일반 문자로 바꿉니다.

다만, 도면을 복사한 다음에 일반문자로 바꾸기 때문에.. 만약 나누어진 후에 해당 도곽안에 필드문자를 위한 원본 객체가 없다면, 필드문자가 에러가 난 상태에서 일반 문자로 바꾸어지는 것에 유의하세요.



- 꺼질 켜

나누기 전에 특정 켜를 꺼서, 선택되지 않게 합니다.





[번호]





- 자동 : 도면번호를 도곽에서 읽을 수도 있고, 이 옵션을 켜서 자동으로 만들 수도 있습니다.

- 시작번호 : 시작되는 번호입니다.

- 접두어 : 도면번호 앞에 붙는 문자입니다. 이 옵션을 켜면 도면번호를 자동으로 하든 그렇지 않든 항상 추가됩니다.





[문자 처리]





도곽에서 도면명을 읽을 때..

- 빈칸처리 : 문자 사이에 빈칸이 있을 경우의 처리 방법을 정합니다.

- 번호/명 사이 : 도면번호와 도면명 사이의 문자입니다. 만약 도면명이 없다면 적용되지 않습니다.

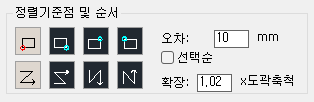

[정렬기준점 및 순서]





도면을 나누는 순서를 정합니다.

- 오차 : 각 도면의 순서를 정할 때, 이 길이 이내의 오차는 같은 위치로 본다는 의미입니다.

- 선택순 : 도면을 선택 순으로 정렬합니다. 다만 한번에 여러 도면을 같이 선택했다면, 각각의 선택 내에서는 정해진 정렬 규칙을 따릅니다.

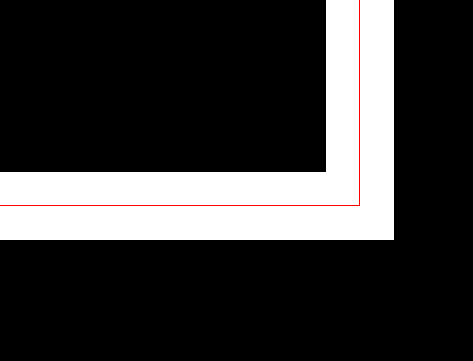

- 확장 : 아래 그림과 같이 도곽의 영역이 두께있는 폴리선으로 되어 있는 경우, 폴리선의 좌표는 그 중심점으로 인식을 하고, 도면을 내보낼 때는 "Window" 모드로 잡게 되므로, 도곽블럭이 선택되지 않기에 누락되어 나가는 경우가 생깁니다.





이럴 경우, 도곽을 이루고 있는 좌표값보다 좀 더 크게 영역을 잡고자 할 때 사용하며, 기본값은 1.02배 입니다.





[새 도면의 위치]





나누어진 도면의 위치를 정합니다.

- 원점으로 이동 : 나누어진 도면을 각각 원점(0,0)으로 이동을 합니다. 좌하귀 기준입니다.

- 현재와 같음 : 나누어지기 전의 원래 위치를 그대로 유지합니다.





[등록도곽 사용]





이 옵션을 끄면, [확인]을 누른 후에, 도곽을 선택할 수 있지만, 해당 도곽의 정보는 저장되지 않습니다.

이 옵션을 켜면, 도곽의 종류에 따른 정보를 하드디스크에 저장하기 때문에, 나중에 다시 사용될 수 있습니다.



- 속성블럭 : 도면번호, 도면명 등이 속성문자로 들어가 있는 블럭일 때 선택을 합니다.

- 일반블럭 : 일반적인 도곽블럭입니다.

- 지정켜 : PLOT_BOX 켜로 된 폴리선을 인식합니다.





[속성블럭]

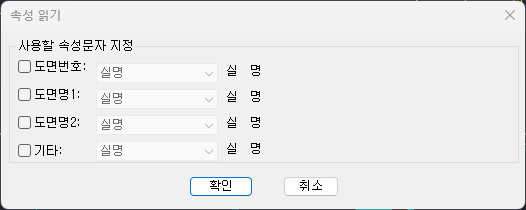

속성블럭을 등록합니다. 선택하면 아래와 같은 대화상자를 통해서 도면명 등을 선택하여 저장을 합니다.







[일반블럭]







속성블럭이 아닌 일반블럭을 등록합니다.

블럭을 화면에서 선택 한 직후, 도면명구역과 도면번호구역을 물어보게 됩니다.
이 영역은 저장되며, 한번만 등록을 하면 됩니다.

이 영역을 등록하지 않을 경우, 도면명과 도면번호는 일련번호로 자동 생성됩니다.

블럭은 3개까지 등록될 수 있습니다.



등록을 하면, 기준 도곽을 하나 선택하라고 나옵니다.

이 때 아무 도곽이나 하나를 선택하면, 그 도곽을 중심으로 확대가 되며,







도면명 - 도면번호 - 수정번호 순서대로 구역을 선택합니다.

(모든 문자 선택은 crossing 모드 이기 때문에, 전부를 선택하지 않아도 되며. 옆의 문자가 딸려 오는 것을 방지하기 위해 영역을 매우 작게 선택하는 것이 좋습니다.)







그 다음. 도면번호 문자 영역을 선택함. 역시 작게 선택합니다.







만약 문자들끼리 가까운 거리에 있다면, 이의 거리를 벌려서 영역을 설정하는 것이 좋습니다.

선택될 문자 들끼리의 거리가 가까울 경우 crossing 모드에서 주변 문자까지 딸려 올 수 있으므로, 가급적 작게.. 그리고 상대 글자로 부터 멀게 선택하는 것이 요령입니다.



즉, "A1" 축척인 "1/30" 바로 아래에 "A3" 축척글자 "1/60" 이 있으므로, 아래 그림처럼 가급적 근접한 글자로 부터 멀리 선택하는 것이 좋습니다.









A3 축척을 선택하는 것은 위와 반대로.. 최대한 아래에 붙혀서 영역을 선택하는 것이 좋습니다.







**  만약 도곽블럭은 일반블럭이고, 표제란이 별도의 속성블럭이라면, 속성블럭으로 하지 않고 이 옵션으로 할 경우 문자를 인식할 수 있습니다.

** ZWCAD 사용자는 극좌표추적(F10)과 객체스냅추적(F11) 기능을 끄고 사용하시면 오류를 크게 줄일 수 있습니다.





[지정켜]





PLOT_BOX 켜로 된 폴리선을 인식합니다. 폴리선은 회전 방향을 알 수 없기에, 시계방향의 회전인지 아닌지를 정해 주어야 합니다.





[출력 정보]





이 칸은 출력설정이 되어 있는지 아닌지를 쉽게 파악하기 위해 만들어 놓은 것입니다.



도면을 나눌 때, 현재 배치에 있는 출력 정보를 그대로 가져갈 수 있습니다.

출력 정보가 없다면, 각각 나누어진 도면을 '게시' 하기가 번거롭기 때문에.. 도면을 나누기 전에 PageSetup 을 실행해서, 출력 정보 (출력기기, 연필종류, 종이종류)를 결정해 놓는 것이 좋습니다.
