XiCad for ZWCAD 2015+, 2018~ 최신 버전까지..  건축보조프로그램입니다.

(ZWCAD 2017은 설치는 되나, 작동되지는 않습니다.)



클릭하여 XiCAD for ZWCAD 내려받기




--------------------------------------------------------------------------
1. 구글드라이브에서 오류가 날 경우는 "여러 계정으로 로그인"이 되어 있어서 그렇습니다.
    모두 로그아웃을 하고 다운 받으면 에러가 없습니다.
2. 설치 후 xiSetup 을 실행해서 환경설정을 하고 시작하면 좀 더 쾌적한 환경에서 작업이 가능합니다.

3. AutoCAD를 기반으로 시작한 거라, 아직 모든 명령어가 작동되는 것은 아닐겁니다.
   그러나, 모든 명령어를 다 시험해 볼 여유도 없었습니다.
   사용하시다가 필요한 명령어가 작동하지 않으면 알려 주십시요.. 가장 최우선적으로 수정해 드리겠습니다.
--------------------------------------------------------------------------

1. 자주 물으실 듯한 질문 정리.. http://izzarder.com/66

2. 사용자 입맛에 맞게 명령어 수정은... http://izzarder.com/129
3. 시작화면 바꾸기...http://izzarder.com/327

4. 설치 후 XiCAD가 로딩되지 않을 때...http://izzarder.com/131
5. 전체 기능 훑어 보기... http://izzarder.com/76
--------------------------------------------------------------------------


1. 설치방법


가. c:/ 바닥에 복사한 후 압축을 풀면 됩니다.

   대부분의 압축프로그램에서 "여기에 풀기"를 하시면 됩니다.

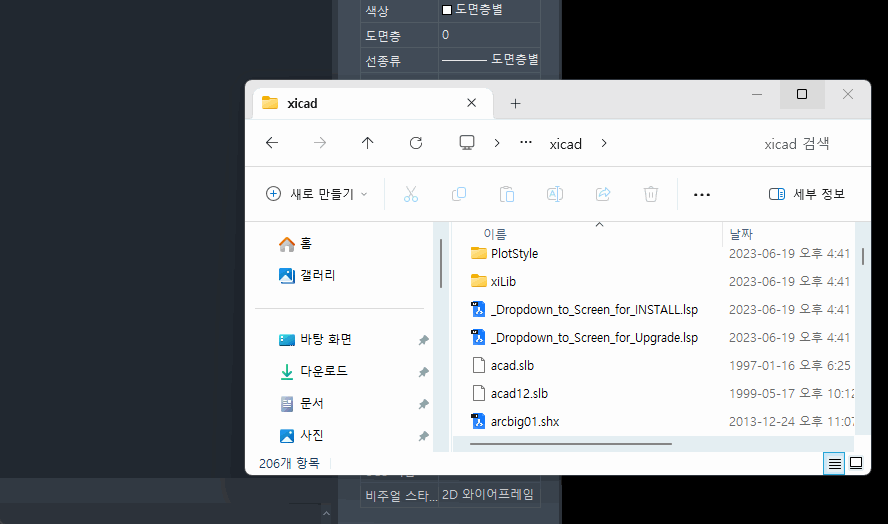

   아래와 같이 폴더가 생성되면 정상적으로 풀린 것입니다.



  c:/xicad
      |- autosave
      |- Lisp
      |- Lib


  혹시 아래와 같이 풀려져 있다면 위와 같이 자리를 옮기셔야 합니다.



  c:/xicad
      |- xicad
          |- autosave
          |- Lisp
          |- Lib


 * 원래 C 드라이브에 설치되는 것으로 개발을 했습니다만,,

회사의 보안규정에 따라서 C드라이브에 설치를 하지 못할 경우, 임의의 위치에 압축을 풀어 놓으시면 됩니다.

다만, C:/Program files 폴더와 같은 시스템 폴더에는 설치할 수 없습니다.


나. 프로그램 실행 후 화면 우하단에 있는 작업공간 설정을 "ZWCAD 클래식" 으로 변경합니다.



다. 아래 내용을 복사하여 명령어 창에 넣고 엔터
    (load "c:\\xicad\\_Dropdown_to_Screen_for_INSTALL.lsp")



라. 본인이 사용하던 단축키가 들어 있는 "zwcad.pgp" 파일을 "c:/xicad/_ZWCAD/" 에 덮어 씌웁니다. 없다면 그냥 넘어갑니다.

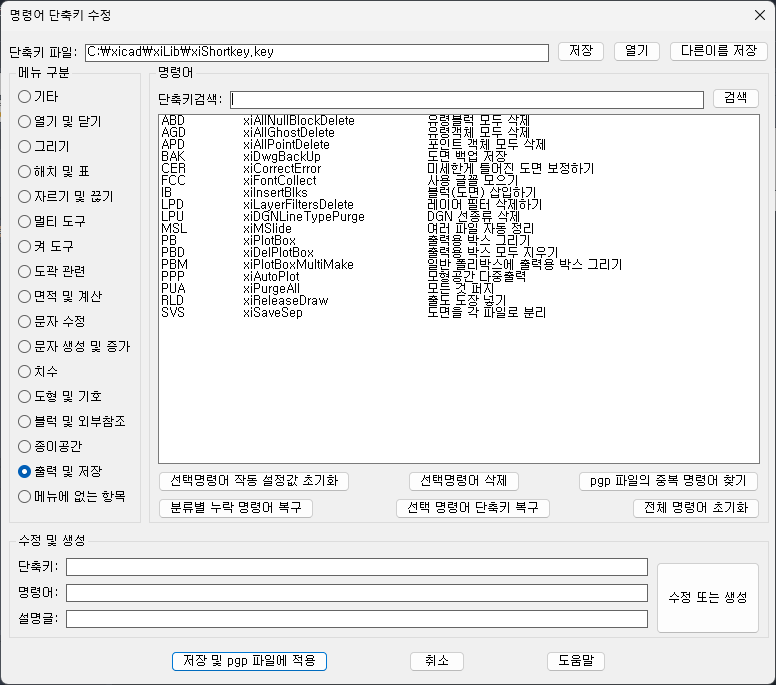

마. 상단의 "유틸리티"메뉴의 맨 아래에 있는 "명령단축키 변경, COM" 을 실행하신 후, "저장 및 pgp 파일에 기록"을 클릭하면 XiCAD 명령어 단축키를 지금 사용하고 계시는 pgp 파일에 기록합니다. (기존 pgp 파일의 사용자 단축키는 그대로 유지되면서 XiCAD 명령어만 추가됩니다.)



바. 설치 후 바로 명령어 창에서 xiSetup 을 실행하면, 여러가지 환경설정을 하실 수 있습니다.



사. 이제 사용하시면 됩니다.




2. XiCAD 삭제하기



XiCAD 의 삭제는 XiCAD 폴더를 [풀다운메뉴 - 유틸리티 - 열기,닫기 및 설정 - XiCAD 삭제] 를 실행하면, 깨끗이 제거됩니다.  cL/xicad 폴더는 사용자가 수동으로 삭제하시면 됩니다.



3. 캐드 재설치 또는 업그레이드시 환경 유지하기



특정 이유로 AutoCAD를 재설치 한다던가, 캐드를 업그레이드 한 후에. 기존에 사용하던 XiCAD의 환경을 그대로 유지하고 싶다면.. 아래와 같은 절차를 거치면 됩니다.


가. 캐드를 제거하기 전에 [풀다운메뉴 - 유틸리티 - 열기,닫기 및 설정 - 사용자설정 내보내기] 실행

나. 캐드 제거 및 재 설치

다. XiCAD 설치 (처음 설치와 동일) - XiCAD 버전이 같다면. 굳이 다시 다운받을 필요없음..

라. [풀다운메뉴 - 유틸리티 - 열기,닫기 및 설정 - 사용자설정 가져오기] 를 실행하면, 예전과 똑같은 명령어 체계 등을 유지할 수 있습니다.




-------------------------------------------------

ZWCAD+ 2015 sp3 에서 처음 구동시 SHX 폰트 missing 문제



c:/xicad 에 있는 "KOSDICHD.shx 랑 KOSDICHS.shx 를 C:\Program Files (x86)\ZWCAD+ 2015\fonts 폴더에 복사해 놓으면 더 이상 폰트 설정문제가 안뜨고 작동 잘됩니다. KOSDICHD.shx 이거 하나만 깔아도 된다고 합니다.





-------------------------------------------------

만약 설치가 안된다면.. 아래와 같이 최소한의 설정만으로 XiCAD를 설치할 수 있습니다.

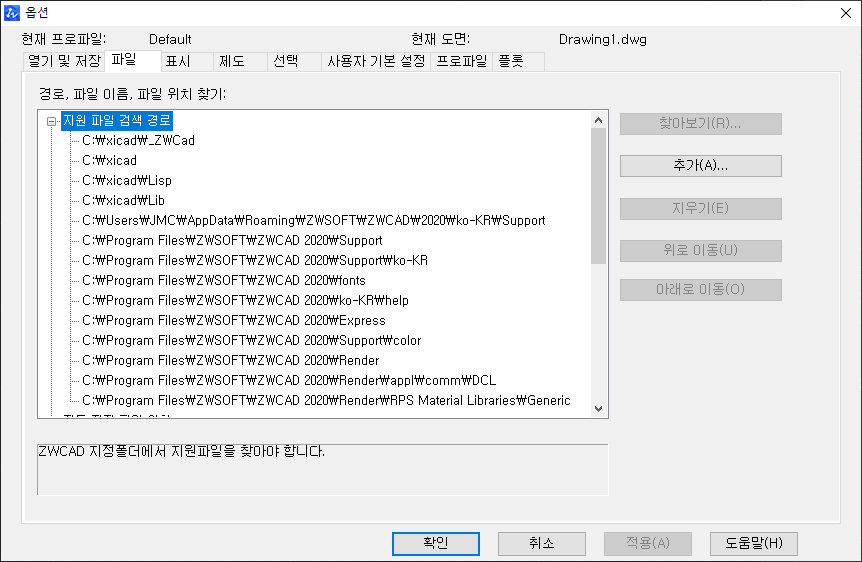

1. 작업파일 경로 : xicad 관련 폴더가 맨 위로 오도록









2. 프린터 스타일 경로 지정









3. 메뉴 올리기

   명령어창에서 "menuload" 를 실행 후, c:/xicad/_ZWCad/xicad_ZWCAD.mns 를 선택 후, "로드"



4. 설치한 후, 상단의 "유틸리티"메뉴의 맨 아래에 있는 "명령단축키 변경, COM" 을 실행하신 후, "저장 및 pgp 파일에 기록"을 클릭해 주셔야 합니다. 명령어 단축키를 지금 사용하고 계시는 pgp 파일에 기록하는 과정입니다.



나머지 설정은 오토캐드와 완전히 같이 때문에..  취향에 맞게 설정...
