다운 표시 그리기

전체 명령어 : xiDrawDownMark

단축 명령어 : DDM





사용법



다운 표시를 그리는 명령어입니다.

표시가 들어갈 경계선을 선택하고, 아래의 요령으로 방향을 클릭하면 기호가 그려집니다.

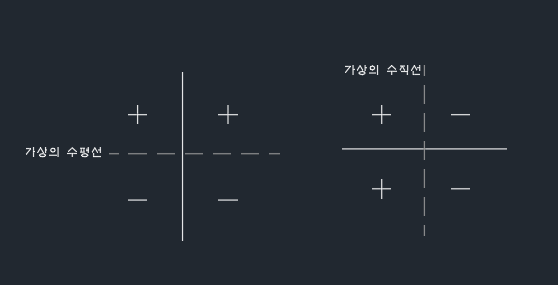

넣고자 하는 선을 클릭하면, 선택된 점으로 부터 가상의 경계를 기준으로

수평선의 위쪽, 수직선의 왼쪽을 클릭하면 UP 이 되고,

수평선의 아래쪽, 수직선의 오른쪽을 클릭하면 DOWN 표시가 됩니다.

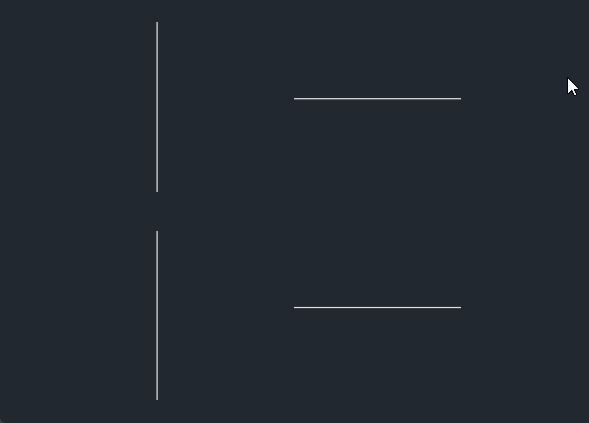

작동은 아래와 같습니다.

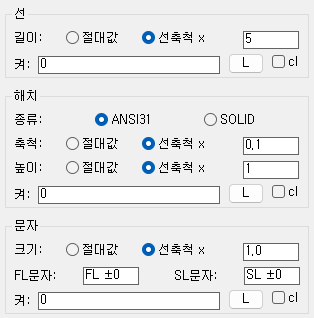

선의 길이와 해치 축척 등은 설정에서 정할 수 있습니다.

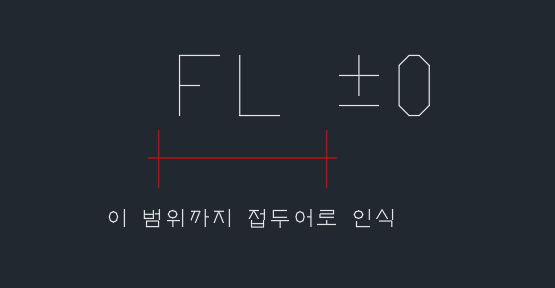

특히 문자의 경우...  ± 앞에 적힌 문자를 접두어로 자동인식을 합니다.







즉, 예를 들어

문자칸에 RRR_ ±0  이라고 적었다면.. 레벨 숫자가 어떻게 되든, 앞에  RRR_  문자가 붙게 됩니다.
