욕실 그리기

전체 명령어 : xiMakeBathRoom

단축 명령어 : 심볼메뉴에서 선택





사용법

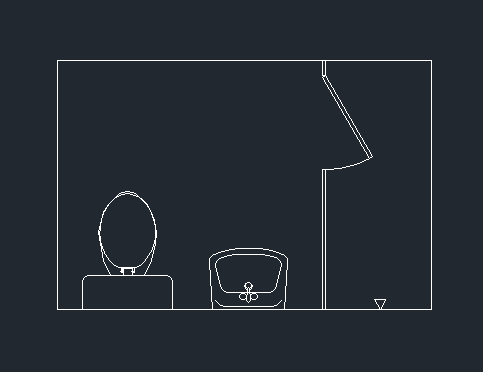

주택의 욕실 구성을 자동으로 그려주는 명령어입니다.

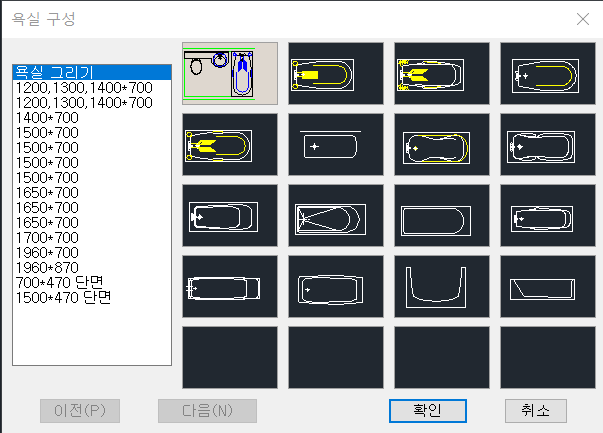

[심볼 메뉴 - 화장실 구성] 에서 [욕실 그리기]를 선택하면 실행됩니다.











[설정]



[축척 설정]





이 이상은 단선블럭을 불러 옵니다.

단선블럭은 같은 이름이면서, 끝이 s 로 끝나면 인식을 합니다.

즉, 등록된 블럭의 이름이 wshb1 인데, 검색경로에 wshb1s 라는 파일이 있다면 자동으로 가져오게 됩니다.

이는 사용자가 등록한 블럭도 같습니다.





[샤워/욕조]





샤워부스와 욕조를 넣을지를 선택합니다. 체크박스를 끄면 변기와 세면기만 그립니다.

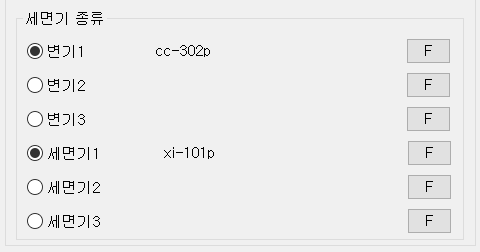

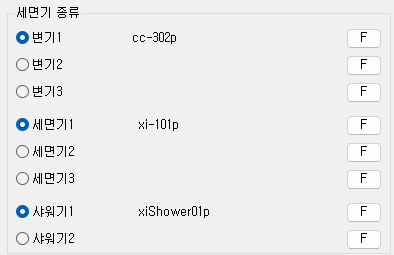

[종류]



여기에 등록되는 세면기 블럭은 캐드의 "검색경로"에 등록된 폴더에 있어야 합니다.
