전체 명령어 : xiBlkQty
단축 명령어 : BQT
사용법
도면 내의 선택 또는 모든 블럭과 그 갯수를 표로 만드는 명령어입니다.
외부참조 블럭은 적용되지 않습니다.
[결과 출력]
캐드표
캐드에서 제공하는 특성표로 그립니다.
선 표
선과 문자로 이루어진 표로 그립니다.
블럭의 모양은 생략합니다.
CSV 파일
엑셀과 호환가능한 CSV 확장자 파일로 만듭니다.
명령창
명령창에 나타냅니다.
아래는 캐드표의 예입니다.
[특정 블럭만 세기]
적용할 특정 블럭 목록입니다. 블럭이름을 ","로 구분하여 입력을 해도 되고, 화면에서 선택을 할 수도 있습니다.

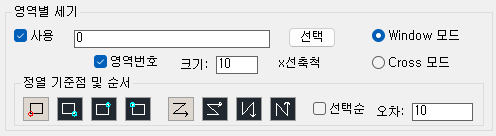

[영역별 세기]
구획된 영역별로 따로 숫자를 셉니다.
"선택"을 눌러서, 해당 폴리선 영역의 켜를 읽어 와서 등록합니다. 해당 켜로 이루어진 영역을 인식하는 방식입니다.
"폴리선"으로 이루어진 사각형만 등록이 가능합니다.
영역번호
각 영역 폴리선의 좌상귀에 영역의 일련번호를 입력합니다. 입력되는 켜는 "DefPoints" 입니다.
크기는 문자의 크기 입니다.
[동적블럭 세기]
동적블럭의 각 특성값을 목록으로 만듭니다.
"선택"으로 동적블럭을 선택하면, 특성태그를 읽어 오고, 등록을 합니다.
예를 들어 동적블럭의 이름이 "H형강_단면 " 이고, 선택된 특성태그가 "규격"이라면..
아래와 같이 "H형강_단면 / 규격" 이라는 이름으로 등록이 됩니다.

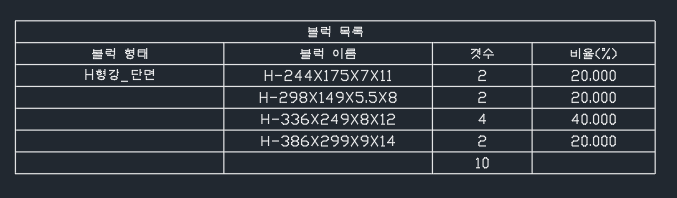

결과의 예는 아래와 같습니다.
[표모양]
블럭목록 : 표 제목입니다.
블럭행태, 블럭이름, 갯수, 비율의 순서로 표가 만들어지면, 갯수와 비율은 체크를 통해 생략이 가능합니다.
표문자크기
표 안에 들어가는 문자의 크기입니다.
소숫점 자릿수
비율의 소숫점 자릿수입니다.
[정렬방식, 정렬순]
목록의 순서를 정합니다.
--------------------------------------
표의 양식은 "현재 설정"을 따라 갑니다.
