명령어 : xiSetup



명령어를 실행하면, 아래와 같은 대화상자가 나타납니다.

처음 설치할 때, 한번만 설정해 주면 더이상 실행할 일은 없을 것입니다.



AutoCAD, BricsCAD, GstarCAD, ZWCAD 별로 나타나는 항목은 다릅니다.

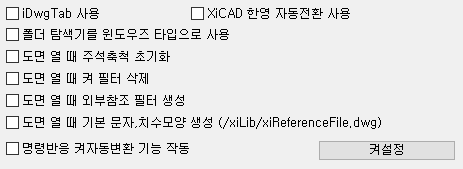

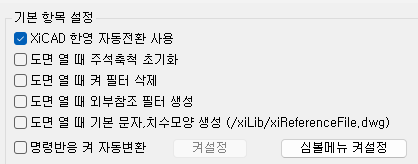

기본 항목설정







iDwgTab 사용 (AutoCAD)

AutoCAD의 기본 탭 대신에 아래 그림과 같은 iDwgTab을 사용하도록 설정합니다.

단, AutoCAD 2022 부터는 iDwgTab이 유료화되어서 xiCad 에 포함되지 않습니다.

만약 유료화된 iDwgTab을 사용하고 싶다면, 이 옵션을 끄셔야 합니다.



만약 "모두 저장하고 닫기" 또는 "모두 저장하지 않고 닫기" 기능 때문에 iDwgTab 을 사용하신 다면.. XiCAD 에 QQ 명령어를 사용하면 되므로, 이 때는 AutoCAD 기본탭을 그냥 사용하셔도 무방합니다.





도면 열 때 주석축척 초기화 (AutoCAD, GstarCAD)

도면을 열 때, 아래와 같이 주석축척을 초기값으로 돌립니다.

아래 화면은 명령어창에 ScaleListEdit 를 실행하면 볼 수 있습니다.





도면에 주석축척이 다량으로 있을 경우 속도가 느려지는 것을 방지하기 위해서 하는 설정입니다.

주석축척을 잘 사용하지 않으신 분들은 선택을 하면 좋습니다.





도면 열 때 켜 필터 삭제

이 역시 켜필터가 다량으로 있을 경우 속도가 느려지기 때문에, 옵션으로 넣었습니다.

켜필터는 켜특성창을 띄우면 아래와 같이 왼쪽에 있는 필터창에서 확인할 수 있습니다.







도면 열 때 외부참조 필터 생성 (AutoCAD, GstarCAD)

위의 필터에서 자주 사용하는 것이 외부참조켜를 나타나지 않게 해주는 필터입니다.

이 필터를 클릭하면 켜목록에서 외부참조켜를 모두 나타나지 않게 필터링해줍니다.







도면 열 때, 기본 문자모양과 치수모양 생성

사용자가 ..xicad/xiLib/xiReferenceFile.dwg  에 등록해 놓은 문자모양과 치수모양을 자동으로 가져 오는 옵션입니다.

해당 파일에 미리 세팅을 해 놓으면, 새로운 도면에서 번거롭지 않게 작업을 할 수 있습니다.





명령반응 켜 자동변환 기능 작동

이 기능은 특정 명령어를 실행할 때, 그려지는 객체의 켜를 자동으로 설정된 값으로 바꾸어 주는 기능입니다.

특히 치수 또는 해치와 같이 별도의 켜로 관리되어야 하는 경우에 매우 유용할 수 있습니다.

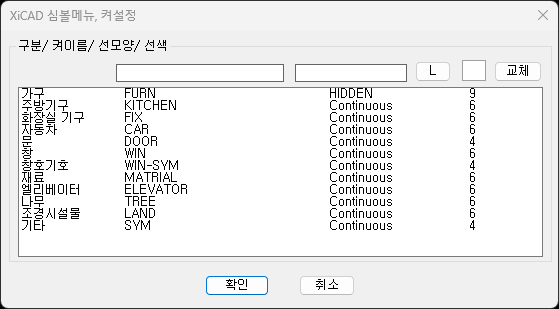

선택사항 옆에 있는 [설정]버튼을 누르면, 아래 그림과 같이 켜설정을 할 수 있습니다.





예를 들어 위의 그림에서 첫번째 줄은

DIM* (DIM으로 시작하는 모든 명령어 ...DIMLINEAR 등등..)을 실행할 때, 자동으로 DIM 켜로 입력되게 한다는 설정입니다.

아래에 있는 [DM]TEXT 는 Dtext, Mtext, Text 명령어를 의미합니다.

만약 도면에 해당 켜가 없다면 자동으로 만들어 줍니다.

대소문자를 구분하지는 않습니다만, 켜이름은 대문자를 사용하는 것이 보기 좋습니다.

** 명령어는 꼭 캐드 자체 명령어 뿐만 아니라 사용자의 리습명령어도 사용할 수 있습니다.





자동저장, 템플릿파일, 플롯스타일 설정

자동저장 폴더, 템플릿폴더, 템플릿파일 등을 XiCAD가 설치된 폴더로 돌리는 옵션입니다.

캐드를 사용할 때, 임시저장 파일 등을 찾기 쉽도록 ../xicad 내에 폴더를 만들어 놓았으며, 각 옵션에서 체크를 하면 사용할 수 있습니다.

사용자가 다른 위치를 지정하고 싶다면, "검색"으로 해당 폴더를 지정할 수 있습니다.

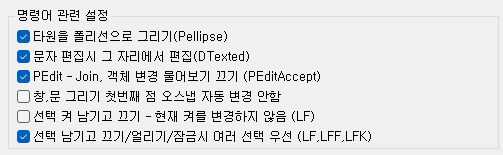

그리기 관련 설정





타원을 폴리선으로 그리기

타원을 그리면, 결과가 폴리선으로 그려지는 변수를 켭니다.



문자 편집시 그 자리에서 편집

문자를 더블클릭하면 편집 모드로 들어가는데, 기본 값은 편집창이 뜨도록 해 놓았습니다. 그 것을 화면 그 자체에서 편집되도록 하는 옵션을 켭니다. 캐드 종류, 버전에 따라서 상이해서, 이를 통일하려고 만들어 놓았습니다.



Pedit - Join, 객체 변경 물어 보고 끄기

pedit 명령어에서 선들을 join 할 때, 항상 폴리선으로 변경을 할 것인가를 물어 보게 되어 귀찮은데, 이 것을 물어 보지 않고 변경하는 옵션을 켭니다.



선택 켜 남기고 끄기 - 현재 켜를 변경하지 않음

LF 명령어를 실행하면, 선택한 켜만 남기고 모두 OFF 가 되는데, 만약 꺼지는 켜에 현재 켜가 들어 있다면.. 이 것을 강제로 안 꺼진 켜로 현재 켜를 변경하게 됩니다.

그냥 꺼지게 두고 싶을 때, 이 옵션을 활성화하면 됩니다.



창,문 그리기 첫번째 점 오스냅 자동 변경 안함

창과 문을 그릴 때 (D1, D2, W1 ,W2 ,W3) 벽선을 선택하는 첫번째 점을 항상 nea 로 강제하게 됩니다. 그 것을 강제하지 않고, 원래 사용하던 오스냅을 유지하고 싶다면 이 옵션을 켭니다.







각종 시스템변수 변경

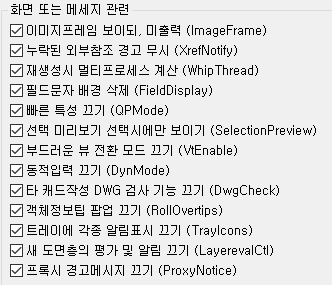

캐드 속도를 최적화시켜주거나, 여러가지 귀찮은 것들을 사라지게 만드는 필수적인 것만 모아 놓았습니다.

특별한 취향이 아니시라면,, 모두 체크해 두는 것이 여러모로 좋습니다.



[이미지프레임 보이되, 미출력] ImageFrame 변수를 2로 고정

ImageFrame 변수 0: 안보이고 미출력,  1: 보이고 출력,  2: 보이고 미출력



[선택미리보기 선택시만 보이기] SelectionPreview 를 2로 고정

화면에서 마우스를 움직이면 마우스가 지나가는 객체가 Highlight 되는 것을, 선택명령 작동시에만 Highlight 되도록 합니다.



이 변수를 포함하여 기타 알아두면 언젠가는 필요한 시스템변수 설명은 http://izzarder.com/300 이 글을 참조하십시요.

(캐드프로그램의 종류와 캐드버전에 따라서 설정 종류는 크게 다릅니다. 아래 화면은 AutoCAD 2010)



캐드 버전이 바뀌면서, 변수가 계속 늘어가고 있는데요. 혹시 제가 모르는 "속도 향상을 위한 변수값"이 있다면, 계속 반영하겠습니다.







십자선과 조준상자 크기

그 아래에 십자선과 선택박스의 크기를 쉽게 변경할 수 있게 옵션으로 만들어 두었습니다.



기본문자크기

캐드에서 문자를 쓸 때, 기본 값을 정하는 옵션입니다.



기본 해치 패턴이름

해치를 할 때, 기본값으로 나타나는 것을 정하는 옵션입니다.



자동출력용 PlotBox 켜 색

자동출력을 할 때, 출력용 폴리선의 켜 이름이 PlotBox 인데, 이 켜의 기본 색상을 변경할 수 있는 옵션입니다.
