다이아그램 만들기, DIB

전체 명령어 : xiDiagramBox

단축 명령어 : DIB





-----------------

단순한 작업이지만 막상 그리려면 귀찮은 다이아그램 박스를 만드는 명령어입니다.

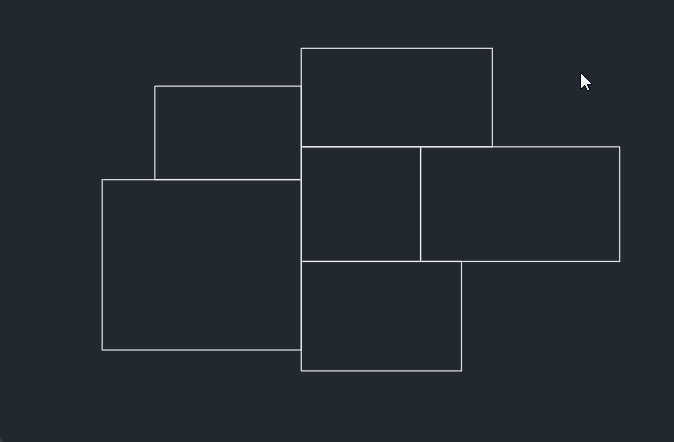

다이아그램을 그리려는 영역에 폴리선을 만들어 주고 실행을 하면, 외곽선은 그대로 두고, 내부에 서로 접한 면 사이의 거리가 벌어지게 됩니다.

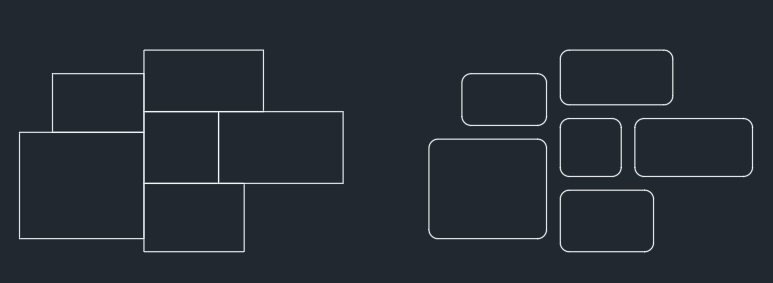

아래는 이 명령어로 만든 도형 → FM 으로 모서리반경  → PW 로 두께  → 선종류 변경을 하는 과정입니다.







폴리선은 닫힌 폴리선이어야 하고, 이격 거리는 전체 떨어진 거리입니다.

예를 들어 600 을 입력하면 각 객체가 300 씩 이격하며, 600 만큼 떨어지게 됩니다.
