해치 꺼내쓰기, HR

전체 명령어 : xiHatchRemember

단축 명령어 : HR



---------------------

자주 사용하는 해치를 목록에 저장했다가 다시 사용할 수 있는 명령어입니다.

9개의 해치에 대해, 패턴, 축척, 각도, 켜를 저장하고 다시 사용할 수 있습니다.





[우선 실행]





명령어를 실행할 때, 명령창에서 작동할 것인가 대화상자를 먼저 띄울 것인가를 정합니다.

명령창에서는 1~9번 까지 미리 입력된 값을 번호를 정해서 해치를 입력합니다.





[입력 방식]





해치를 입력할 때 객체의 영역을 정하는 방식입니다.





[개별해치, 연관, 고립탐지]





해치에 관한 세가지 변수값을 정합니다.

이는 캐드의 해치 대화상자에 있는 내용과 동일합니다.



- 개별해치

여러개 영역을 동시에 선택해서 해치를 입력할 때, 하나로 묶을 것인가, 하나 하나의 개별 해치로 할 것인가를 정합니다.



- 연관

선택 객체의 영역이 변하면 같이 변경할 수 있는 '연관' 특성을 정합니다.

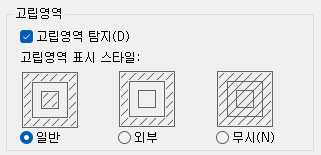

- 고립탐지







[입력 번호]





가장 최근에 입력된 번호를 표시합니다.

대화상자에서 '확인'을 누르면 이 번호로 입력이 됩니다.





[기본 켜]





1~9번까지의 입력된 해치 패턴에 별도의 켜와 그 색을 정할 수 있는데, 그 칸이 공란으로 되어 있을 경우 여기서 정한 기본값으로 해치 켜가 입력됩니다.

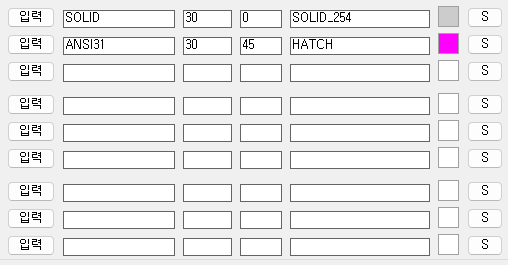

[해치 정보 입력]

왼쪽 부터

패턴 이름 - 축척 - 각도 - 켜이름 - 켜색





- 입력

해당 칸에 입력된 정보로 해치합니다.



- S

화면에서 해치 정보를 읽어 옵니다.

가져 온 후에, 켜 정보를 삭제하고 싶으면 "켜 이름" 칸의 문자를 삭제하면 됩니다.



켜이름과 켜색 정보가 빈칸이라면 '기본 켜' 정보로 입력이 됩니다.

켜 색이 저장되어 있더라도, 켜 이름이 공란이면 입력되지 않은 것으로 간주됩니다.

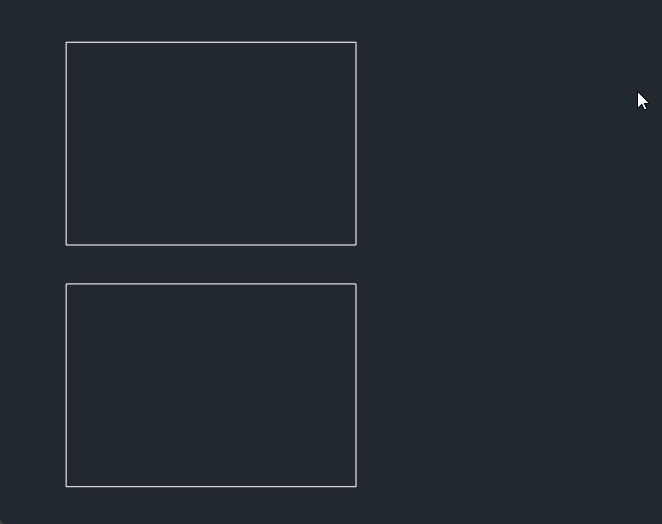

[실행 예]
