전체 명령어 : xiLayQty

단축 명령어 : LQT



사용법



도면 내의 선택 또는 모든 객체의 켜이름과 그 갯수를 표로 만드는 명령어입니다.





[결과 출력]





캐드표

캐드에서 제공하는 특성표로 그립니다.



선 표

선과 문자로 이루어진 표로 그립니다.

블럭의 모양은 생략합니다.



CSV 파일

엑셀과 호환가능한 CSV 확장자 파일로 만듭니다.



명령창

명령창에 나타냅니다.

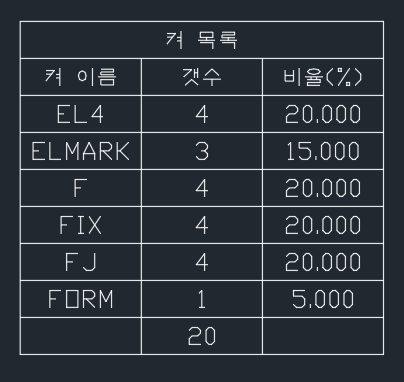

아래는 캐드표의 예입니다.







[특정 객체만 세기]





적용할 특정 객체 목록입니다. 객체 종류이름을 ","로 구분하여 입력을 해도 되고, 화면에서 선택을 할 수도 있습니다.







[영역별 세기]





구획된 영역별로 따로 숫자를 셉니다.

"선택"을 눌러서, 해당 폴리선 영역의 켜를 읽어 와서 등록합니다. 해당 켜로 이루어진 영역을 인식하는 방식입니다.

"폴리선"으로 이루어진 사각형만 등록이 가능합니다.





영역번호

각 영역 폴리선의 좌상귀에 영역의 일련번호를 입력합니다. 입력되는 켜는 "DefPoints" 입니다.

크기는 문자의 크기 입니다.

















[표모양]





켜 목록 : 표 제목입니다. 비우면 제목이 생략됩니다.

켜이름, 갯수, 비율의 순서로 표가 만들어지면, 비율은 체크를 통해 생략이 가능합니다.



표문자크기

표 안에 들어가는 문자의 크기입니다.



소숫점 자릿수

비율의 소숫점 자릿수입니다.





[정렬방식, 정렬순]





목록의 순서를 정합니다.



--------------------------------------

표의 양식은 "현재 설정"을 따라 갑니다.
