전체 명령어 : xiEraseLayer

단축 명령어 : ELY





사용법

특정 켜의 객체를 모두 삭제하는 명령어입니다.

명령어를 실행하면 나타나는 대화상자에서...

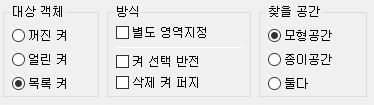

[대상 객체]

꺼진 켜 : OFF 된 켜를 가진 모든 객체를 삭제합니다.

얼린 켜 : FREEZE 된 켜를 가진 모든 객체를 삭제합니다.

목록켜 : 아래 목록에 들어간 켜를 가진 모든 객체를 삭제합니다.



* [켜 선택 반전]이 켜지면, 위 대상의 반대로 작동합니다.

즉

꺼진 켜 -> 꺼지지 않은 켜

얼린 켜 -> 얼져지지 않은 켜

목록 켜 ->목록에 없는 켜



[별도 영역지정]

현재 작업 중인 화면에서 삭제될 객체의 영역을 선택합니다.

이 것을 선택할 경우 자동으로 [삭제 켜 퍼지] 기능은 작동하지 않으며, 대상 객체는 "목록 켜"로 고정됩니다.



[켜 선택 반전]

삭제될 켜의 선택을 반대로 합니다.

즉, [대상객체] 에서 꺼진 켜와 이 옵션을 동시에 선택하면, 꺼지지 않은 켜가 대상이 되고, 목록 켜와 이 옵션을 동시에 선택하면, 목록에 없는 켜가 대상이 되는 식입니다.



[삭제 켜 퍼지]

대상이 되는 모든 객체를 삭제 한 후에 해당 켜를 퍼지할 지에 대한 옵션입니다.



[찾을 공간]

작업이 이루어질 공간을 선택합니다.

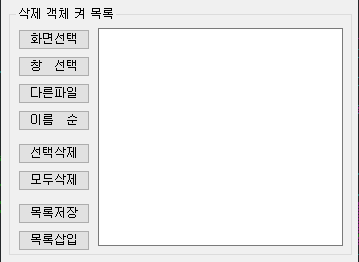

[삭제 객체 켜 목록]



"화면선택"은 작업 중이 화면의 객체를 선택해서 켜의 이름을 목록에 넣는 버튼입니다. 블럭 속의 객체도 선택할 수 있도록 하기 위해서, 한번에 하나의 객체만 선택할 수 있지만, 계속해서 다른 객체를 선택할 수 있습니다.

"다른파일"은 다른 DWG 파일에서 켜 목록을 가져 오는 버튼입니다.

만들어진 목록은 저장해서 다시 꺼내 쓸 수 있습니다.





[삭제 제외 대상]



여기에 체크된 객체는 삭제되지 않습니다.
