전체 명령어 : xiSelectEntitiesRange
단축 명령어 : SER
사용법
유사객체 선택을 하는 SE 와 비슷하나,
문자의 높이, 선의 길이, 폴리선의 길이/면적/고도, 원의 반지름, 블럭의 축척 등을.. 지정된 범위 값 내에 들어 가는 것을 선택할 수 있는 명령어입니다.

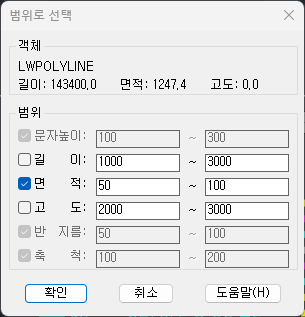

문자, 선, 폴리선, 원, 블럭 중 하나의 객체를 선택하면, 아래와 같은 대화상자가 나오며...
범위를 지정하여 화면의 객체를 선택하면, 그 범위 안에 있는 동일 객체를 찾습니다.
주의할 점은...
폴리선의 면적은 m2 이며, 나머지는 모두 mm 입니다.
블럭은 이름을 구분하지 않고, 축척이 범위 내에 있는 것을 모두 찾습니다.
