전체 명령어 : xiCutter

단축 명령어 : CUT







사용법



이 명령어는 블럭 등의 객체 경계를 새로 그리거나,







닫힌 객체를 경계로 내/외부를 선택하여 삭제하는 명령어입니다.

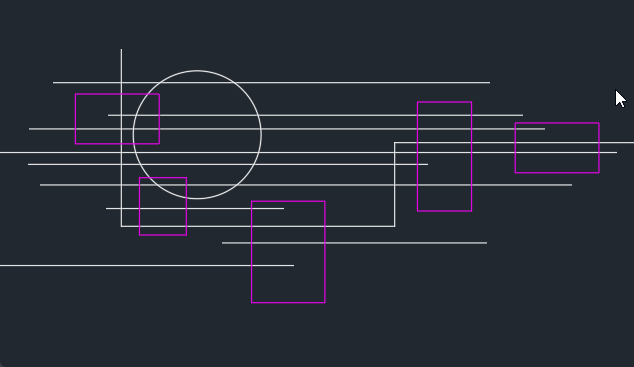

아래 그림과 같은 폐곡선을 선택한 후 내부의 한 점을 지정하면, 그 방향의 모든 객체가 잘리면서, 삭제됩니다.

다만, 해치는 Explode 옵션을 켜야 하며, 그렇지 않으면 사용자가 직접 트림을 해주어야 합니다.











설정에 들어가면.. 아래와 같은 옵션을 선택할 수 있습니다.







[여러 객체]



여러 폴리선 또는 블럭을 선택하여 그 내부의 객체를 자를 수 있습니다. (외부는 자르지 못함)

단 이 옵션은 설정에서 선택할 수 있는 "블럭폭파", "해치폭파"의 옵션을 사용할 수 없습니다.
