전체 명령어 : xiScaleMulti
단축 명령어 : SM
사용법
[자기자리에서 크기 변경]
객체를 지정한 비율로 크기를 바꾸는데 있어서, 각자 자기 자리에서 변경을 시킬 수 있습니다.

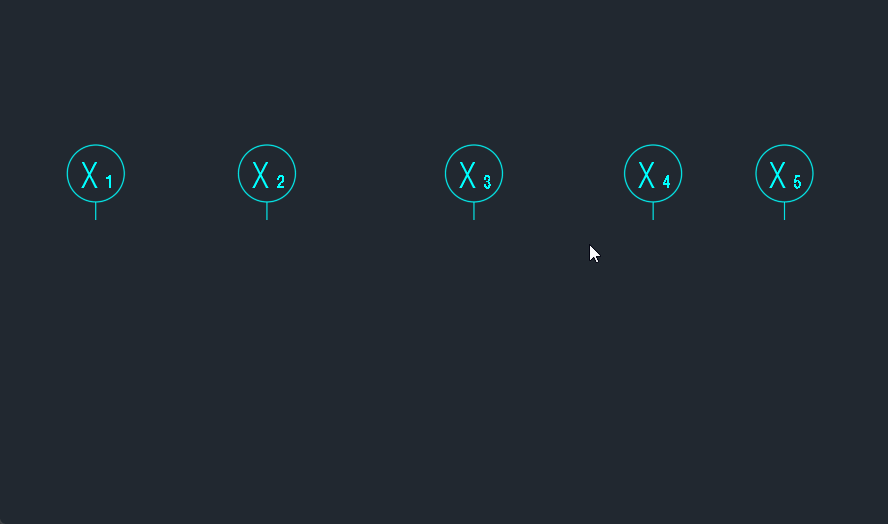

아래는 0.5로 축척값을 입력하여 각 객체의 자기 자리에서 크기를 변경한 결과입니다.
[기준 객체와 크기를 통일]
각 자리에서 모든 크기를 같은 크기로 통일 시키며, 이 기능은 두가지로 작동됩니다.

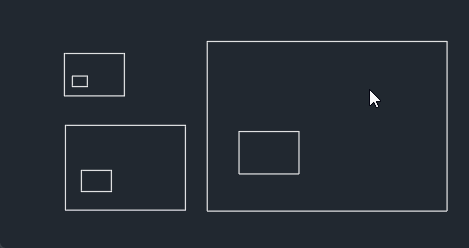

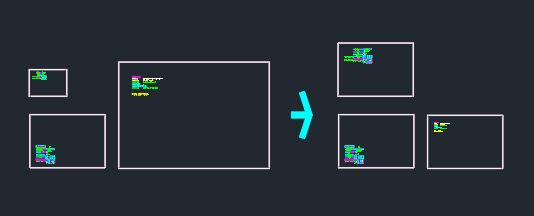

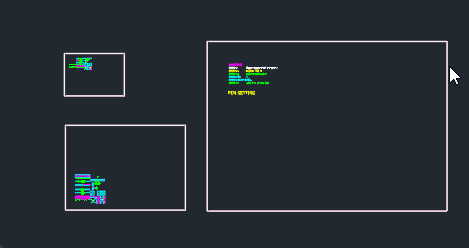

가. 도곽블럭이나 폴리선을 선택하고, 그 내부에 들어간 모든 객체를 포함하여 크기를 줄이는 기능
폴리선은 PLOT_BOX 켜로 되어 있지 않아도 선택이 되며, 테두리의 영역을 인식하여 그 내부 객체도 같은 비율로 변경을 합니다.
나. 선택된 모든 객체, 그 자체를 모두 하나의 크기로 통일시키는 기능

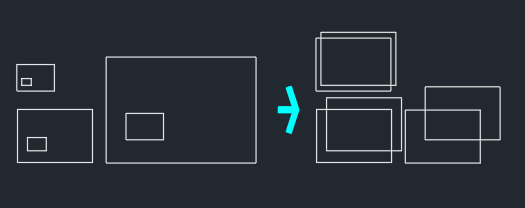

아래 그림 처럼.. 도곽(또는 폴리선테두리)와 무관하게, 선택된 모든 객체의 크기를 맞춥니다.
크기조절의 기준점은 설정에서 할 수 있습니다.
삽입점은 블럭에 해당되며, 시작점은 선,치수,문자 등에 해당 됩니다.
[묶음]
모여 있는 객체를 각각 한꺼번에 크기를 변경합니다.
기준 객체 묶음을 먼저 선택하고, 그 묶음객체 크기 변경 기준점을 지정 후, 전체 객체를 선택하면 각각의 크기가 변경이 됩니다.
꼭 아래 그림처럼 동일한 객체의 묶음(원+문자+선 등의 객체 숫자가 같지 않더라도)이 아니더라도, 모여져 있는 객체는 하나의 묶음으로 적용을 할 수 있습니다.
이 옵션을 사용할 경우, 설정에서 지정한 기준점 옵션은 무시됩니다.
