전체 명령어 : xiLeaderStyleEdit
단축 명령어 : LSE




사용법

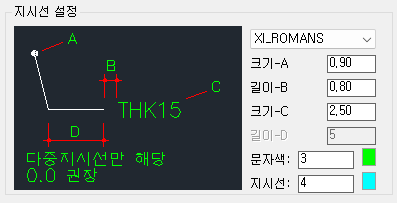

치수모양 변경 명령어(DSE)와 유사하게, 지시선의 모양을 수정하고 저장하는 명령어입니다.

DimStyle 명령어 들어가서 변경을 해도 되지만, 필요한 것만 직관적으로 수정토록 하기 위해 만들었습니다.

이 명령어에서 다중지시선 설정은 AutoCAD 만 가능합니다.





각각의 숫자는 1:1 축척의 크기입니다.





몇가지 유의사항은 아래와 같습니다.



1. 다중지시선의 축척은 DimScale 이 아닌, MleaderScale 변수로 바뀝니다. 다중지시선을 선택하신 후, 나타나는 축척 숫자에 유의하세요. 치수축척값과는 다르기 때문입니다.



2. 이 명령어는 Style 을 변경하는 것이라서, 같은 이름의 DimStyle 이 수정됩니다. 즉, 단순지시선과 치수모양은 같은 이름을 공유합니다.

예를 들어, 크기-D (문자크기)는 일반 치수의 문자크기와 공유가 되며,

길이-C (문자와 지시선의 간격)은 일반 치수에서 치수선과 문자사이의 간격과 같은 값습니다.



그러므로 지시선만을 위한 설정을 할 때는, 지시선 모양을 따로 하나 만들어서 수정하는 것이 좋습니다.
