전체 명령어 : xiDrawEnergyElev
단축 명령어 : DEE

유효 버전 : v4.662 ~


사용법

에너지효율등급용 입면적 산정을 위한 입면도를 그리는 명령어입니다.

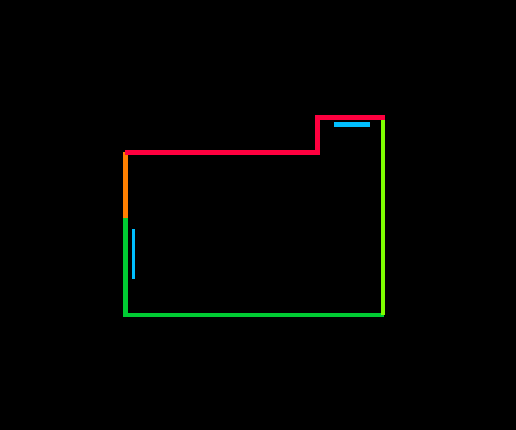

아래 처럼 (폴리선이든 아니든) 해당 면의 선분을 선택하여 입면이 그려질 위치와 그 높이(층고)를 입력하면 입면적도를 그립니다.

그려지는 켜는 선택된 평면의 선을 따라 갑니다.

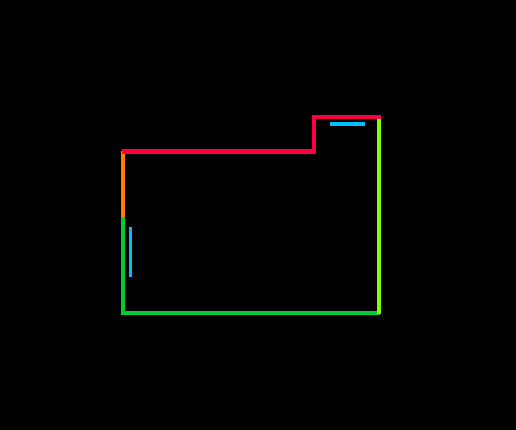

아래와 같이 점을 지정해서 그릴 수도 있습니다. 이 때는 설정에서 지정된 켜로 그려집니다.







점을 지정할 때는.. 설정에서 "수직/수평으로만 계산"을 선택할 수 있습니다.

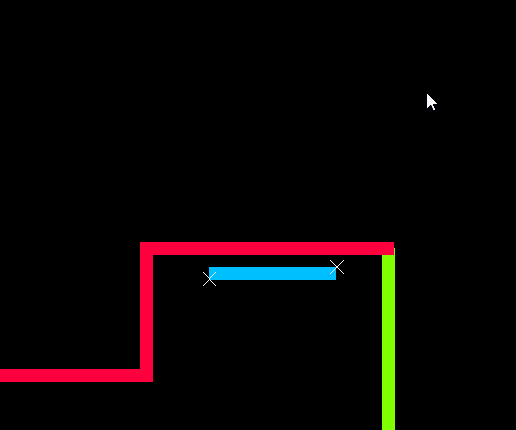

즉, 아래와 같이 평면 상에서 점의 위치가 어긋나도, 수평선과 수직선으로만 점의 위치를 인식해서 입면적도를 그리는 옵션입니다.

단선인 아닌 실제 창문이 그려진 평면에서 위치를 지정할 때, 수직/수평을 신경쓰지 않아도 그려질 수 있도록 하는 기능입니다.





창문의 경우, 그 높이만 다를 뿐 그려지는 방식은 동일합니다.



* 높이는 숫자를 입력해도 되지만, 화면에서 두 점을 지정할 수도 있습니다.





[여러 객체]



점지정이나 선선택 모드에서 "여러객체(M)" 으로 진입할 수 있습니다.

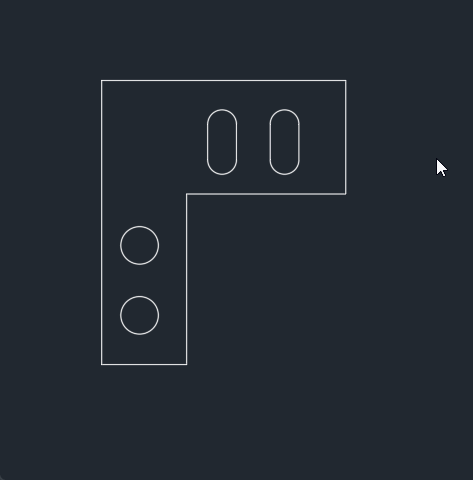

여러 객체는 외곽선을 하나의 테두리로 그리고, 그 내부에 각 객체의 외곽선을 그리는 옵션입니다.

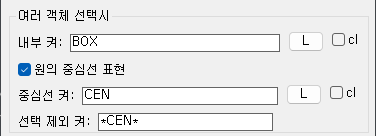

원의 경우 중심선까지 표현할 수 있고, 객체를 선택할 때 선택에서 제외되는 켜를 지정해 놓을 수도 있습니다.





실행은 아래와 같습니다.
