전체 명령어 : xiTextShadow

단축 명령어 : TSH





[사용법]



문자에 솔리드 음영을 넣는 명령어입니다.



이 명령어를 문자를 Explode 해야 하기에, AutoCAD 하위 버전은 Express 툴이 깔려 있어야 합니다.

Express 에서 제공하는 TxtExp 명령어를 이용하기 때문입니다.



단, 오토캐드에서 Express 를 설치했음에도, "알 수 없는 명령어 TxtExp...." 라는 오류가 나타날 수 있습니다.

이 것은 Express 의 명령어로 Lisp을 만들었을 때, (원인을 알 수 없이) 명령어를 인식하지 못하는 알려진 버그입니다.



그러므로 오토캐드에서 이런 오류가 나온다면.. Express 메뉴에서 TxtExp 를 실행해서, 먼저 문자를 Explode 시켜 놓고, TSH를 가동해서 "폭파된 폴리선 선택" 옵션으로 그림자를 넣으면 됩니다.





BricsCAD, GstarCAD, ZWCAD 는 자체 명령어를 제공하며, GstarCAD 의 경우 명령어 이름이 ExplodeText 입니다.

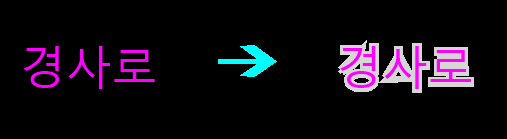

명령어를 실행하고, 음영의 폭을 입력하면 아래와 같이 문자 하부에 솔리드 음영이 만들어집니다.



** 솔리드가 정교하지 못한데, 캐드 자체 명령어의 한계라서 어쩔 수 없는 부분입니다. ㅡㅡ;;;

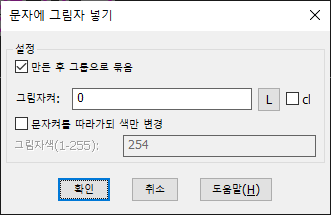

설정에 들어가면 그룹 방식과 켜를 정할 수 있습니다.
