전체 명령어 : xiLineBetweenBlock
단축 명령어 : BBL
--------------
선택된 블럭의 삽입점을 하나의 폴리선으로 잇는 명령어 입니다.
주로 조경계획도에서 같은 수목을 선으로 이어서 수량을 표기하는데 사용할 목적으로 만들었습니다.
명령을 실행하면...명령창에 아래와 같은 옵션이 나타납니다.

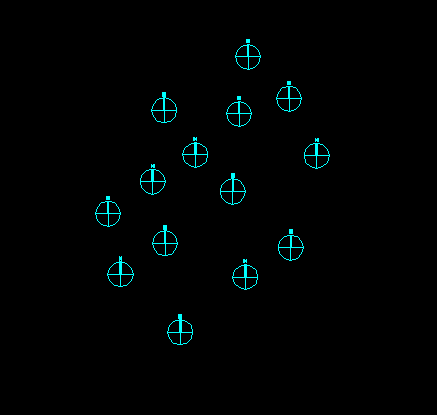

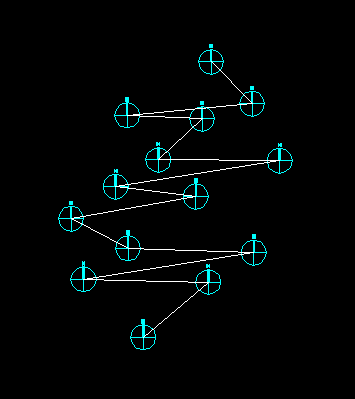

자동은 아래와 같이 선이 겹치지 않도록 계산을 하여 최적 경로로 블럭을 이어 줍니다.
순서대로... 는 설정에서 정한 순서대로 블럭을 잇습니다.

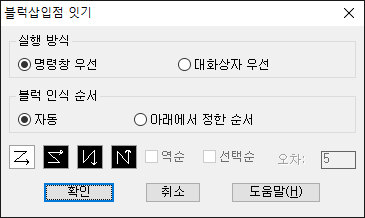

설정에 들어가면 이 순서를 정할 수 있습니다.
좌우상하로 선택한 결과는 아래와 같습니다.
