창호기호 리스트 만들기, WSL

전체 명령어 : xiWinSymList

단축 명령어 : WSL





사용법



이 명령어는 창호기호가 도면에 어떤 것이 몇 개 사용되었는지 목록을 만들거나, 입력된 창호 기호의 위치를 쉽게 파악하는 명령어 입니다.

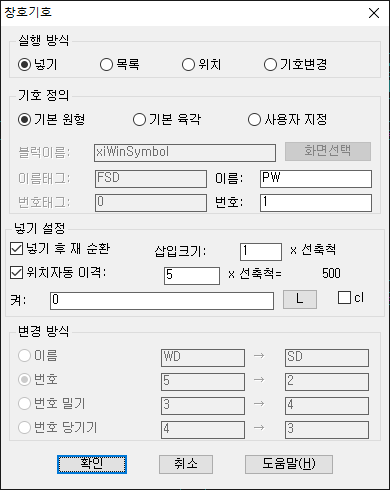

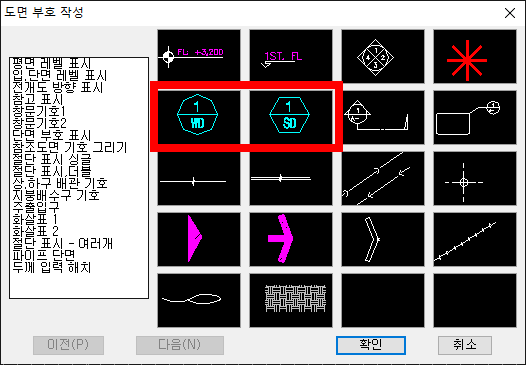

사용 블럭은 XiCAD 의 "심볼" 메뉴의 "도면부호작성" 안에 있는 창호기호를 기본으로 하고, 사용자 블럭을 등록해서 사용할 수 있습니다.



메뉴에서 "기본1(원형)"은 아래 심볼메뉴에서 원형으로 된 창호기호이고, "기본2(육각형)"은 그 옆의 육각형 기호를 의미합니다.



사용자 블럭도 역시 기본블럭처럼 "속성블럭"만 가능합니다.

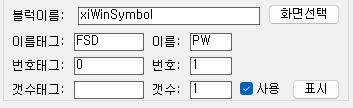

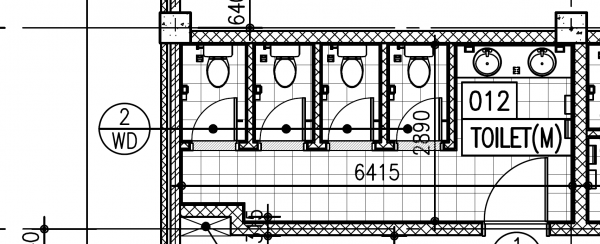

이 기호를 이용해서 창호평면도를 작성한 경우.. 아래와 같이 평면에 넣었다고 가정할 경우...





[넣기]

창호기호를 도면에 넣는 기능입니다.

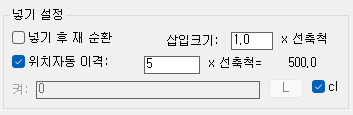

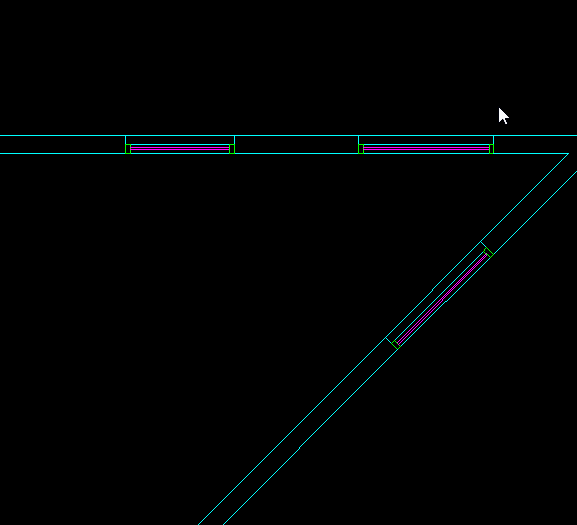

창의 외측선 상의 한점을 지정하면, 설정에서 입력된 거리만큼 자동으로 이격하여 기호가 입력됩니다.

항상 창의 중앙선에서 직각으로 입력되므로, 경사진 창도 쉽게 위치 신경쓰지 않고 입력할 수 있습니다.





[목록]

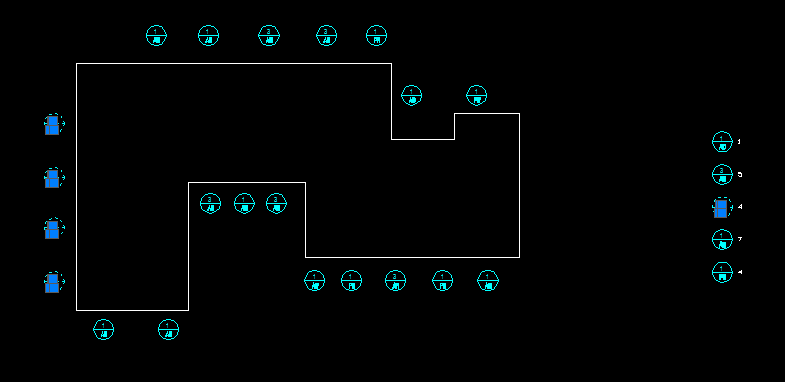

아래 처럼 각 기호별 목록과 갯수가 표시됩니다.





[위치파악]

각 기호의 위치를 파악하는 옵션입니다.

기호 중에 하나를 선택하면, 같은 속성값을 가지고 있는 블럭의 위치를 화면에 표시하게 됩니다.





[기호변경]

이미 입력된 속성블럭의 내용을 변경할 수 있는 옵션입니다.

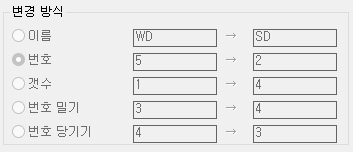

번호 밀기와 번호당기기는 중간의 창호가 사라지거나, 추가될 경우.. 이를 일괄적으로 적용할 수 있도록 했습니다.



"변경 전" 번호 부터 마지막 번호까지를 모두 밀거나 당길 수 있습니다.

즉, "밀기"로 설정하고, 3 -> 4 로 한다면...



WD 3, WD 4, WD 5, WD 6 ->

WD 4, WD 5, WD 6, WD 7 로 일괄 변경이 됩니다.
