전체 명령어 : xiPartialZoom

단축 명령어 : PZ





사용법

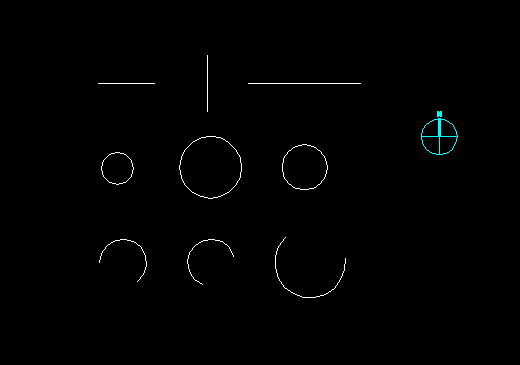

도면의 일부분을 지정 배수로 확대하여 그려주는 명령어입니다.

PZ을 실행하면 확대를 하기 위한 도형의 모양을 지정하는 대화상자가 나타나며,





*확대도는 기본적으로 무명블럭(*U) 으로 입력되므로, 블럭편집기에서 편집이 되지 않습니다. 확대도 생성 후 별도의 수정이 필요하다면 [일반 블럭으로 생성]을 선택하시면 됩니다.



확대도가 들어갈 위치를 지정하면 확대도가 그려집니다.
