건축분야 캐드 보조프로그램
XiCAD v4.65 업그레이드입니다.
* 업그레이드는 기존 사용자 설정 (각종설정 및 단축명령어)를 유지합니다.
-------------------------------
2023.12.08 : v4.657
문자복사 TC, 단일:단일, 단일:다수를 선택할 수 있도록 (xuxu 님)
도면분할 SVS, 나간 도면 중앙 위치 오류 수정 (토목이, KJS 님)
GstarCAD 저장버전 오류 수정 (감사합니다 님)

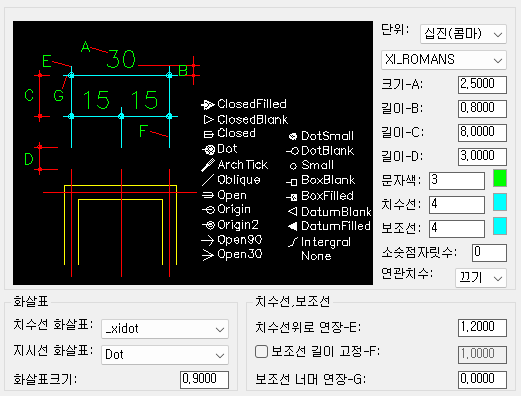

선축척,치수축척 기능 분리 (감사합니다 님)
자동출력 PPP, 여러파일출력시 LTSCALE 오류 수정 (archinn, hodo 님)
하나씩 선택할 때, 선택방향을 타는 오류 수정 (hihui 님)
단열재그리기 INS, 짜투리지우기 오류 수정 (유광석 님)
단열재 두께별로 밀도 자동 변경 기능 추가
구름수정기호 CM, 오토캐드2022 이상버전에서 오류 수정 (생각왕띵킹 님)
문자크기변경 TS, 참조문자선택 오류 수정 (감사합니다 님)
보리스트작성 BLS, 선형치수 인식 오류 수정 (K 님)
문자꺼내쓰기 QT, 분류명 미인식 오류 수정 (유광석 님)
선길이표시 LIS, 빈칸넣기 옵션 추가 (이성환 님)
도곽정렬 DBS, 속성블럭 도면번호 순 오류 수정 (송영훈 님)
문자세기 FAM, 세로문자 사각테두리 오류 수정 (세발아찌 님)
블럭세기 BQT, 겹친블럭 삭제 옵션 추가 (시공사 님)
블럭내부객체꺼내기 BCO, 이동옵션추가 (NYXA 님)
계산기 00, 후행 0억제 옵션 추가 (두건 님)
에너지입면적 ZAE, 외곽하나 면적 오류 수정 (준성 님)
2023.11.26 : v4.656
색을 켜로 변경 LCD, 목록창/영역별도지정 신설
벽그리기 WAL, 벽체 갯수를 20개로 증가/ 벽복사 추가 (장명철 님)
천단위콤마 COI, 연산식에도 적용되도록 (김도원 님)
자기중심에서 회전 RM, 묶음객체/한점방향 회전 기능 추가 (정실장 님)
자기중심에서 크기변경 SM, 묶음 객체 적용 추가
교차점에 객체 복사 CIN, 복사 후 회전 옵션 추가 (정실장 님)
경계선으로 자르기 CUT, 여러 폴리선객체 적용 추가 (정실장 님)
폴리선정점 삭제 PVV, 정점 3개 폴리선도 적용 (토목이 님)
신속거리측정 QD, 치수보조선길이 옵션 추가 (정훈 님)
아이소메트릭 ISD, 선길이입력 후 엔터로 입력가능 (이동하 님)
2023.11.20 : v4.655
켜이름변경 LRN, 앞빼기 오류 수정
문자켜->선켜 TLL, Mline 반영 (TLL 님)
블럭창고 Q1, 하위폴더표시 개선 (김보경 님)
살아있는면적표시 DAR, zwcad2024 오류 수정 (rkdlem)
외부참조색변경 XRC, zwcad2024 오류 수정 (강병기 님)
에너지효율등급입면적 ZAE, 여러 객체 선택 추가 (에코 님)
2023.11.17 : V4.654
단열재그리기 INS, GstarCAD 에서 다운 현상 회피 시도 (삘승 님)
자기자리 크기변경 SM, 잘못된 인수유형 오류 수정 (종이 님)
자주사용문장불러오기 QT, 한줄일 때 점 하나 남는 오류 수정 (유광석 님)
XCLIP 블럭 자르기 XCX, ZWCAD 오류 수정 (김빵식 님)
도면나누기 SVS, 썸네일이미지 위치 정상화 (KJS 님)
2023.11.13 : v4.653
공통함수에서 오류 수정 (중요한 함수라서, 이번 업데이트는 필수로 하셔야 합니다.)
도면모으기 IB, Dwg/Dxf 파일 선택 추가 (감사합니다 님)
트러스그리기 Truss, 대각선오차 수정 (유광석 님)
살아있는면적 DAR, ZWCAD2024 오류 회피 (rkdlem 님)
중심선그리기 CEN, 공통함수 오류 수정 (김동욱 님)
소숫점자릿수정리 EDP, 콤마인식오류 수정 (토목이 님)
2023. 11. 12 : v4.652
GstarCAD 2024 Standard 한영자동변환 지원
FAR,FAM,PVL 등 Acad LT 엑셀 연동 오류 수정
켜합치기 LAM, ZWCAD 다운 오류 회피 (hodo 님)
블럭이름변경 BRN, xClip 블럭 오류 수정 (진 님)
자동블럭 BAM, ZWCAD 다운 오류 회피 (nohsu 님)
TS.TW,TST 명령창 or 선택우선 옵션 추가 (에트로 님)
문자복사 TC, 블럭->블럭 가능하도록 (하이리 님)
종이공간을 모형공간으로 P2M, 여러파일 오류 수정 (이채 님)
소숫점자릿수조정 EDP, 명령창에서 실행 (토목이 님)
필드문자깨기 FTT, 여러파일 적용 오류 수정 (감사합니다 님)
단열재그리기 INS, 맞춰자르기를 옵션으로 변경 (세발아찌 님)
문장꺼내쓰기 QT, 아래쪽 지시선일 때, 선그리기 오류수정 (유광석 님)
XCLIP 블럭 자르기 XCX, ZWCAD 오류 수정 (김빵식 님)
2023. 11. 07 : v4.651
해치 기준점 HP, Acad LT 오류 수정 (찬쓰 님)
객체정렬 OA, 중간중심 기능추가 (송영훈 님)
숫자계산 00, numberp 오류 수정 (정연욱 님)
아이소메트릭그리기 ISD, 명령어누락 수정 (채널06 님)
블럭이름변경 BRN, 기존 중복이름 무시옵션 (Jack 님)
선복구 WR, 오류 수정 (이정수 님)
문자복사 TC, 오류 수정 (하이리 님)
외부참조로 객체복사 CX, 오류 수정
BricsCAD v24와 v24 Lite, 한영자동변환 지원
-------------------------------
이미 v4.65* 로 업그레드를 하신 분은, 아래 파일의 압축을 풀어서, 캐드종료 후 덮어 쓰기만 하면 됩니다.
-------------------------------
v4.64* 사용자는 아래 파일을 받아서
(이번 버전 부터는 한영자동변환을 위한 실행파일이 들어 있어서, 다운받을 때 경고메세지가 나올 수 있음.)
가. 캐드를 종료한 다음, 다운받은 압축파일을 풀어서 xicad 폴더에 덮은 후,
나. 캐드를 실행해서
다. ../xicad/_Dropdown_to_Screen_for_Upgrade.lsp 파일을 캐드 화면에 떨구면 됩니다.
혹시 안되면...
아래 문자를 복사하여 명령어창에 붙혀넣고 실행하시면, 업그레이드가 완료됩니다.
(load (strcat xi_Path "\\_Dropdown_to_Screen_for_Upgrade.lsp"))
새로 추가된 명령어가 있다면, COM 실행 화면이 나타납니다. 나타난 상태에서 바로 "저장 및 pgp 파일에 적용"을 클릭하면, 새로 추가된 명령어가 사용자의 pgp 파일에 추가됩니다.
** 업그레이드는 마지막 업그레이드 내용만 포함됩니다. 그러므로...
** 업그레이드가 밀려 있을 경우 기존 설정을 유지하면서 최신 Full 버전을 설치하는 방법
- https://izzarder.com/319
-------------------------------
XiCAD 메뉴 전체 훑어보기
https://izzarder.com/76
-------------------------------
신규 설치
신규사용자 또는 삭제하고 다시 설치할 사용자는 아래 글에서 다운 받아 설치하시면 됩니다..
항상 최신 버전으로 유지되고 있기 때문에, 신규 설치는 업그레이드를 별도로 할 필요는 없습니다.
AutoCAD https://izzarder.com/4
BricsCAD https://izzarder.com/120
GstarCAD https://izzarder.com/140
ZWCAD https://izzarder.com/121
** 두 가지 이상의 캐드를 사용할 경우에도 그냥 한군데서 받아서 설치하시면 됩니다.
-------------------------------
업그레이드 내용
2023. 11. 05. v4.65
-- 새로운 명령어
1. 표간격 변경, RTD 구경가기
2. 가까운 문자켜를 선켜로, TLL (도아ENG 님) 구경가기
3. 색축출로 켜색 변경, SLC (아톰 님) 구경가기
4. 저장없이 다시 열기, OPA 구경가기
5. 아이소메트릭 그리기, ISD 구경가기
6. 출도도장 그리기, RLD (박선희 님) 구경가기
7. 켜이름 변경, LRN 구경가기
-- 삭제된 명령어
1. 문자열 숫자세기, TCT → FAM 에 통합 됨
2. 벽 끌기, DRW → WAL 에 통합 됨
3. 켜이름 접두사,접미사 넣기 → 켜이름변경 LRN 신설하고 통합
-- 개선
1. 한영자동변환 : Acad LT, ZWCAD LT, BricsCAD Lite 지원
단, 10년 이상된 컴에서는 약간의 딜레이가 발생
2. Acad LT 관련, 거의 모든 명령어의 혼환성을 개선
3. 파일목록 순서를 윈도우와 동일하도록 (장지영 님)
4. 자동출력, PPP
잠긴켜도 출력되도록 (디노 님)
각 파일별로 PDF를 따로 묶을 수 있도록 (mimi 님)
두장까지는 출력 순서 확인 과정 생략
5. 블럭이름변경, BRN
무명블럭 회피 (min 님)
무명블럭 이름 변경 추가 (alex 님)
모든 블럭 이름 변경 추가 (XICCAD 님)
와일드카드 문자 가능하도록
속도 비약적으로 개선
6. 수정구름마크, 캐드에서 제공하는 구름마크 옵션 추가 CM (임동윤 님)
7. ZWCAD Mech 에도 설치되도록 개선 (정시우 님)
8. 문자찾아표시, FAM
문자세기 기능 추가 (캐드초보 님)
Acad LT 도 엑셀로 넘어갈 수 있도록
9. 숫자에 콤마넣기, 문자가 포함된 숫자도 적용, COI (생각왕띵킹 님)
10. 다음파일열기, 읽기전용열기 추가, OL (장지영 님)
11. 폴리선정점 엑셀로, Acad LT 도 가능하도록, PVL
12. 블럭세기, BQT
표이름 수정 가능하도록 (이상 님)
영역별 따로 세기 기능 추가
13. 속성블럭 문자변경, 도곽스케일 계산 추가, ABE (sql 님)
14. 자기자리 크기 변경, SM
크기를 먼저 입력하도록 (다른 명령어와 일관성 통일)
여러 기준점 지정 가능하도록 (r 님)
크기 통일 기능 추가
15. 문자간격조정, 명령창입력시 0 이면, 간격재조정을 끔, TSO (전현규 님)
16. 자동지시선 넣기, 기존 입력문자 기억, LX
17. 벽돌패턴만들기, 패턴이름 길이 증가, BPT (장지영 님)
18. 중심선 그리기, 여러 객체 동시 중심선 그리기 추가, CEN
19. 자동블럭만들기, 해치/솔리드/WipeOut 객체가 다시 맨 뒤로 가도록, BAM (wns1475 님)
20. 각종 숫자증가, - 를 음수로 인식하지 않도록 개선, TIC 등.. (김주호 님)
21. 문자복사, TC
복사한 문자를 클립보드에 넣는 기능 추가 (단 Acad LT 미지원)
블럭 속 문자, 속성블럭 문자에도 적용되도록
22. 기존 숫자에 연산 적용, 음수인식 개선, NUC (죽 님)
23. 블럭 삽입점 변경, 특정함수 중복회피 개선, BIN (두건 님)
24. 숫자증가, 역순옵션 추가, TIE (장지영 님)
25. 블럭창고, Q1
동적블럭 처리 방식 개선 (장명철 님)
자동축척블럭 창고 추가 (최문기 님)
26. 사각형안 문자 정렬, 문자 중심점으로 위치를 인지하도록 개션, TOA (안녕하세요 님)
27. 사각면적구하기, 괄호표현 옵션 추가, HV (min 님)
28. 단열재 그리기, INS
방향과 두께를 동시에 지정할 수 있도록 (미스터임 님)
GstarCAD 에서 단열재끝단정리 기능 추가 (세발아찌 님)
29. 줌저장, 여러 파일 적용, ZR (zwcad 사용자 님)
30. 세점으로 사각형 그리기, 객체참조 옵션추가, R3
31. 미세하게 틀어진 도면 보정, 원점을 기준점으로 하는 옵션 추가, CER (이호성 님)
32. xicad 도구막대, n분점 나누기 추가
-- 오류수정
1. 설치시 "설치폴더를 확인할 수 없음"이라는 오류 수정 (여러 사용자)
2. 해치기준점, HP
지스타캐드 오류 수정 (장지영 님)
해치 기준점 변경, AutoCAD LT 오류 수정 (찬쓰 님)
3. 도면나누기, SVS
여러 파일 적용 오류 수정 (포리, 정준, 김형규 님등)
특정 상황에서 nil 오류 수정
4. XClip 자르기, XCX
지스타캐드 오류 수정 (정준 님)
특정 상황에서 nil 오류 수정 (김빵식, 궁금함, 루이 님)
5. 블럭 세기, BQT
지스타캐드 오류 수정 (죽, 전기인 님)
표크기가 선축척에 연동 안되는 오류 수정 (jin 님)
6. 해치합치기, 솔리드 오류 수정, HM (Chan 님)
7. 블럭창고, Q1
새이미지생성시 기준점 변경 오류 수정 (블럭 님 등)
음수오류 수정 (전병규 님)
블럭생성시 Undo 오류 수정 (장명철 님)
8. 문자찾아표시, 영역지정시 오류 수정, FAM (채널6 님)
9. XiCAD 도구막대, 블럭이름지정 오류 수정 (박준언 님)
10. ZWCAD 2018, 여러파일 변경시 오류 수정 (박병헌 님)
11. 구름수정마크, 화면이동시 오류 수정, CM (즈랑주 님)
12. 유사객체선택, 해치면적 오류 수정, SE (alex 님)
13. 자동출력, PPP
배치에서 "하나씩"선택 불가 수정 (전유진 님)
첫장 출력 후 멈춤 수정 (황민영, 무ㄴㅣ님 등)
ZWCAD 에서 여러 파일 출력 오류 수정 (박민성 님)
14. 도면목록표작성, 속성블럭오류 수정, MDL (sql 님)
15. 자동지시선 넣기, 두점에서 끝날 경우의 에러 수정, LX (qoob 님)
16. 연관객체 함께 옵셋, 특정 버전 오류 수정, OI (이중호 님)
17. 해치 기준점 변경, ZWCAD2013 오류 수정, HP (장지영 님)
18. 중심선 그리기 CEN
특정 상황에서 소숫점 생성 오류 수정 (장지영 님)
19. 치수모양수정, 경사치수에서 오스냅 사라지는 오류 수정, DSE (세발아찌 님)
20. 폴리선 정점 추가/제거, UCS 오류 수정, PV, PVV (김수현 님)
21. 여러파일 문자변경 FAR
GstarCAD 오류 수정 (장부정 님)
리포트파일 미생성 오류 수정 (밥무로와 님)
22. 숫자계산, 00
Acad LT, no function CAL 오류 수정 (김건호, NtaLds, JUNG 님)
속성블럭 내 문자 오류 수정 (이정욱 님)
여러파일 적용시 오류 수정 (김주완 님)
명령창 실행시 창꺼지는 오류 수정 (JUNG 님)
23. 문자 복사, TC
Acad LT 오류 수정 (최현성 님)
특정상황에서의 오류수정 (NtaLds 님)
24. 솔리드해치, ZWCAD 오류 수정, SOL (min 님)
25. 사각내 문자정렬, Acad 에서 다행문자 테두리 남는 오류 수정, TOA (사..사..사는동안 많이 버… 님)
26. 살아있는 문잡복사, Acad 오류 수정, DAT (김선아 님)
27. 면적산정, Region 객체 오류 수정, AE (gs 님)
28. 블럭을 외부참조로, 외부참조 여러개 생성 오류 수정, B2X (김형규 님)
29. 자동지시선, Automaion 오류 수정, LX (봉하디 님)
30. 블럭이름변경, BRN
동적블럭 복사후 이름변경 오류 수정 (양주혜 님)
회전블럭, 미러블럭 오류 수정 (jj, 이준석, 세발아찌 님)
31. 숫자증가, 자릿수와 무관하게 숫자증가 하도록, TIP (DJ in NOW 님)
32. 종이공간배치 내보내기, ZWCAD 오류 수정, P2M (정환웅 님)
33. 엑셀을 캐드로, 오스냅풀릴 수 있는 오류 수정, E2C (학교학생 님)
34. 외부참조 색변경, ZWCAD에서 복구가 안되는 오류 수정, XRC (강병기 님)
35. 선택해서 켜변경, ZWCAD 에서 객체를 먼저 선택한 경우 다운 오류 수정, LC (min 님)
36. 트러스그리기, 짧은선 켜 변경 안되는 오류 수정, TRUSS (유광석 님)
37. 영문자증가, 숫자란이 비워져 있을 경우의 오류 수정, TIC (청명 님)
38. 선분길이구하기, ARC 오류 수정, LIS (PHILLIP 님)'XiCAD > XiCAD 업그레이드' 카테고리의 다른 글
