선모양 합치기, LTM

전체 명령어 : xiLTypeMerge

단축 명령어 : LTM



-----------------------

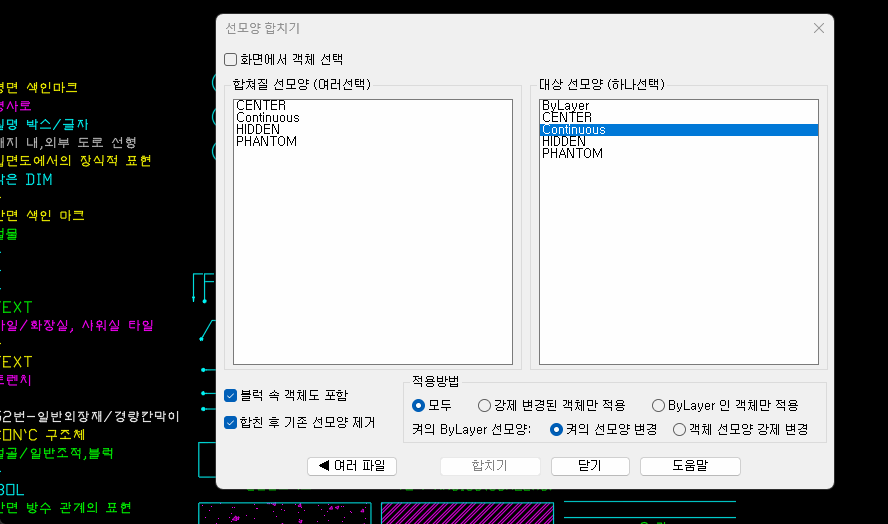

도면의 각종 다른 선모양을 합치는 명령어입니다.

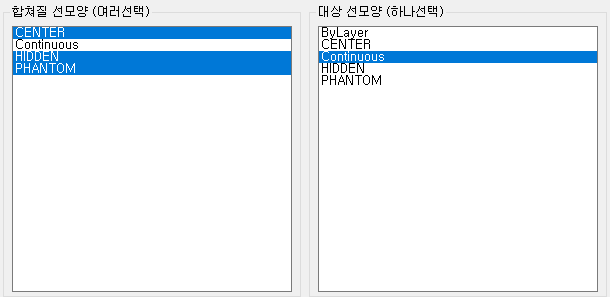

켜 합치기와 마찬가지로, 왼쪽에서 합쳐질 선모양 여러개를 선택하면, 오른쪽에서 선택된 선모양으로 합쳐입니다.







[화면에서 객체 선택]





특정 객체에만 적용을 할 때 선택합니다. 끄면 모든 도면에 걸쳐 반영됩니다.





[블럭 속 객체도 포함]





블럭 속에 들어있는 개체의 선모양도 적용됩니다.





[적용방법]







- 강제 변경된 객체만 적용 : ByLayer 로 되어 있지 않은 객체만 변경을 합니다.

- ByLayer 인 객체만 적용 : 강제변경된 객체는 제외를 합니다.



- 켜의  선모양 변경

켜 자체의 선모양을 바꿀지, 자체 선모양은 유지하고 객체의 선모양을 강제로 바꿀지를 결정합니다.
