켜 합치기, LAM

전체 명령어 : xiLayerMerge

단축 명령어 : LAM





사용법



켜를 다른 켜로 합칠 때 사용하는 명령어입니다.

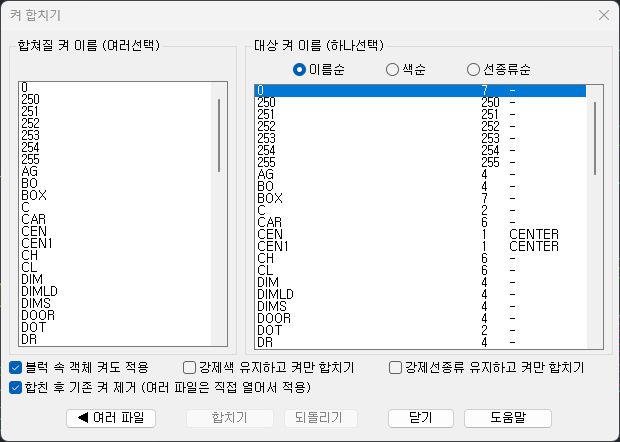

LAM 을 실행하면 아래와 같은 대화상자가 나옵니다.



대상 켜는 색과 선종류에 따라 정렬이 가능하며, 선종류 중 Continuous 는 - 로 표시되게 해 놓았습니다.

켜의 이름이 너무 길어서 인식이 어려울 경우, 켜 이름을 더블클릭하면 전체 이름을 볼 수 있습니다.







왼쪽 화면에서 여러 켜를 선택 후, 오른쪽의 목적 켜를 선택하면, 모든 선택 켜가 오른쪽 켜로 합쳐지면, 단 "0"  "Defpoints" 켜는 제거될 수 없습니다.









[블럭 속 객체도 적용]

블럭 속의 객체 켜도 합칩니다.



[강제색 유지하고 켜만 합치기]

강제로 색이 변경된 객체일 경우, 그 색을 유지하고 켜만 합칩니다.  선택을 하지 않으면 ByLayer 로 변경됩니다.



[강제선종류 유지하고 켜만 합치기]

강제로 선종류가 변경된 객체일 경우, 그 선종류를 유지하고 켜만 합칩니다. 선택을 하지 않으면, ByLayer 로 변경됩니다.



[합친 후 기존 켜 제거]

합친 후 Purge 를 합니다.



[되돌리기]는 ZWCAD 에서 활성화되지 않습니다. ZWCAD는 명령어를 다 끝낸 후에 Undo 를 해야 합니다.
