색 합치기, LCM

전체 명령어 : xiLayColorMerge

단축 명령어 : LCM



---------------------------

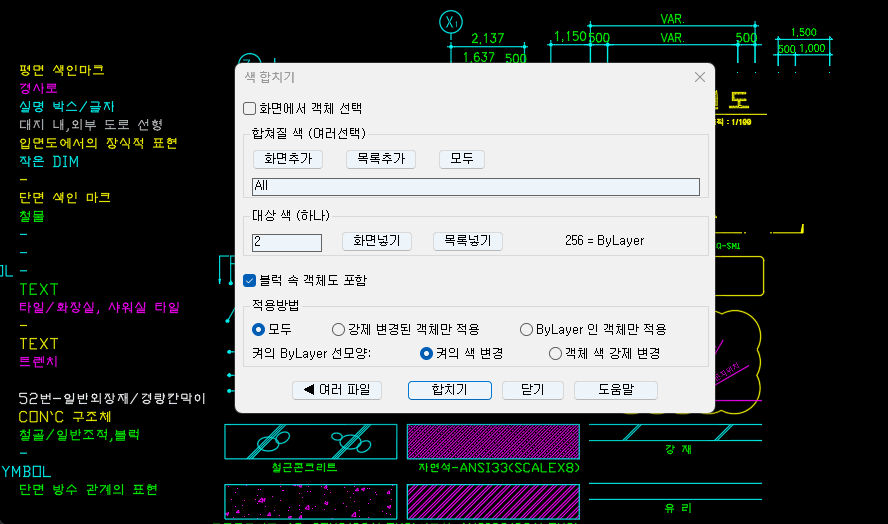

도면의 각종 다른 색을 합치는 명령어입니다.

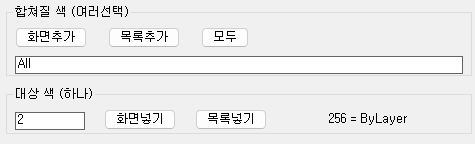

합쳐질 색 번호를 콤마(,)로 구분해 넣거나, 화면/목록에서 선택할 수 있습니다.

모든 색을 하나로 합치려면 "모두"를 선택할 수 있습니다.



대상 색은 하나의 색 번호만 넣는데, 이 역시 목록에서 선택가능합니다.





[화면에서 객체 선택]





특정 객체에만 적용을 할 때 선택합니다. 끄면 모든 도면에 걸쳐 반영됩니다.





[블럭 속 객체도 포함]





블럭 속에 들어있는 개체도 적용됩니다.





[적용방법]







- 강제 변경된 객체만 적용 : ByLayer 로 되어 있지 않은 객체만 변경을 합니다.

- ByLayer 인 객체만 적용 : 강제변경된 객체는 제외를 합니다.



- 켜의  색 변경

켜 자체의 색을 바꿀지, 자체 색은 유지하고 객체의 색을 강제로 바꿀지를 결정합니다.
