객체의 선가중치 출력

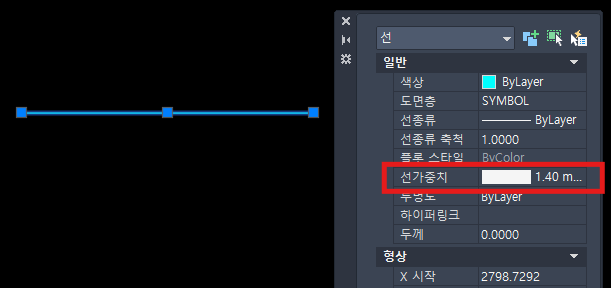

'객체의 선가중치 출력'은 아래 그림 처럼, 객체의 특성에 선가중치 두께를 부여하고, 이 두께대로 출력을 하는 옵션입니다.







출력 설정에서 이 부여된 '선가중치' 대로 출력을 하기 위해서는 두가지 조건이 맞아야 하는데..

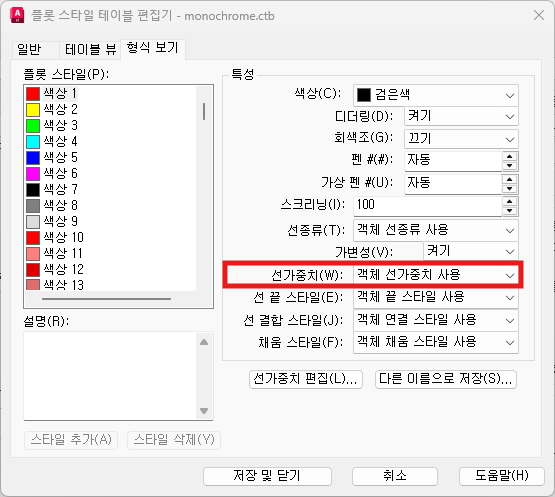

가. CTB 설정에서 '선가중치' 옵션에 '객체 선가중치 사용'으로 되어 있고,

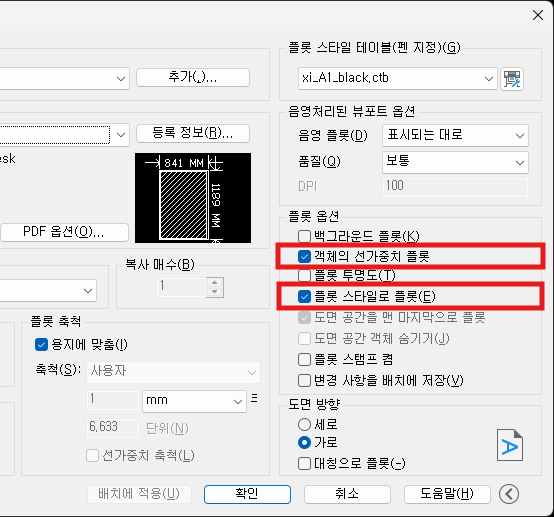

나. PLOT 에서 '객체의 선가중치 플롯'이 체크 되어야 합니다.







이 두가지 조건이 맞지 않으면, 출력은 항상 '플롯 스타일로 플롯'으로 출력이 됩니다.

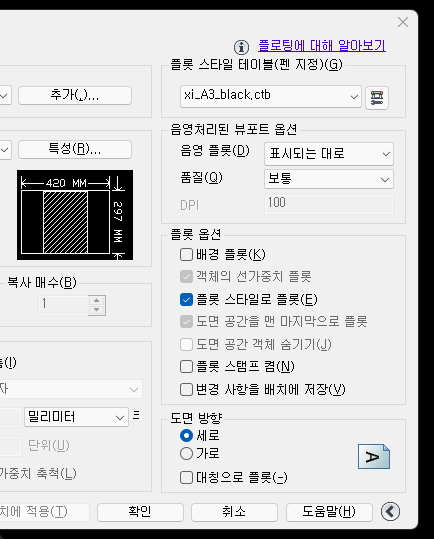

예전의 캐드는 이 두가지 옵션이 서로 연동되는 것처럼 옵션이 꺼졌지만....

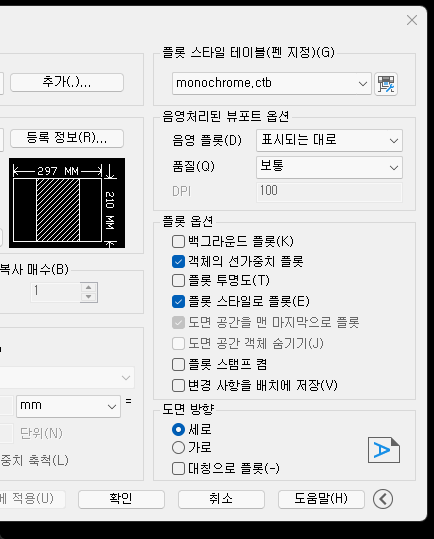

지금의 캐드는 마치 서로 연관이 없는 것 처럼 독립 작동을 하게 되었습니다.









이렇게 된 이유는, 위에 설명한 것과 같이..  '선가중치 플롯'을 하기 위해서는 CTB에도 동시에 설정이 되어 있어야 하기 때문입니다.

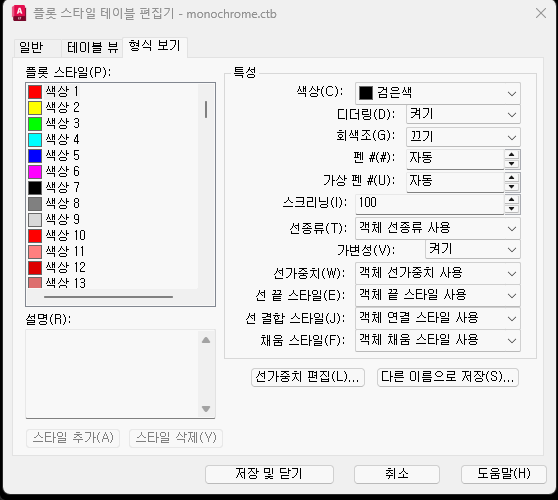

그러므로, '객체 선가중치'가 부여된 파일에서 '선가중치 플롯'을 하고 싶지 않을 때, 굳이 이 옵션을 끄고 켜고 할 필요없이, 아래 처럼 CTB 를 바꾸면 되는데...



바꾼 파일을 다른 이름으로 저장하고, 선가중치로 출력하고 싶지 않을 때 저장된 CTB 로 출력을 하면 되며, 이러면 출력 설정에 신경쓰지 않아도 됩니다.







그러므로, 출력 설정에서 아래 두개의 옵션은 항상 켜둔 채로, CTB 만 바꾸어서 출력을 하는 것이 실수를 줄일 수 있습니다.

이게 XiCAD 의 PPP에 선가중치출력 옵션이 없는 이유이기도 합니다.
