엑셀표를 캐드로 가져가기, E2C

전체 명령어 : xiExcel2Cad

단축 명령어 : E2C





사용법



엑셀의 표를 캐드표로 가져갈 때 사용합니다.



*  AutoCAD LT 는 파이썬을 이용한 실행 파일로 엑세스를 합니다.

그러므로 ../xicad/xiExcel.exe 파일의 속성에 들어가서 [차단]을 해제해 주어야 정상 작동을 합니다.



* 만약 컴에 엑셀 프로그램이 없다면, 엑셀파일이 아닌 CSV 파일만 읽어 올 수 있으며, 엑셀의 형태, 합쳐진 셀, 글꼴, 색 등의 정보가 모두 사라진 단순 표 형식으로만 그립니다.



* GstarCAD는 마치 다운된 것처럼 오래 걸릴 수 있지만, 다운 된 것은 아니며 조금만 기다리면 됩니다.

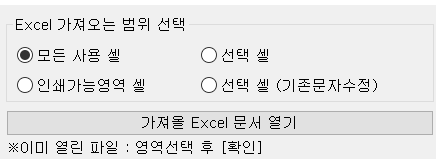

[범위선택]



* 캐드 프로그램과 버전에 따라서... 이 대화상자의 [파일열기]를 통해 엑셀 파일을 열어야만 정상 작동을 합니다.





선택 셀 : 열린 엑셀파일에서 마우스로 영역을 지정하여 가져 옵니다. 처음 한번은 엑셀파일을 열어야 하며, 그렇게 한번 열린 다음 부터는 영역을 지정해서 [확인]만 누르면 됩니다. 하나의 셀만 선택되어져 있다면 가져오지 않습니다.



모든 사용셀 : 열린 엑셀파일의 활성시트에서 사용된 셀을 모두 가져 옵니다. 셀의 내용이 화면의 범위를 넘어가도 모두 선택하여 옮기되, 내용이 들어 있는 셀까지만 범위를 자동으로 잡습니다.



인쇄가능영역 셀 가져오기 : 열린 엑셀파일에서 인쇄영역을 지정했을 경우, 그 영역의 내용을 가져 옵니다.



선택 셀 (기존문자수정) : 캐드 화면의 문자를 수정할 수 있습니다.

예를 들어 캐드 화면의 표를 C2E 를 이용해서 엑셀로 넘긴 후에, 엑셀에서 수정된 문자를 다시 기존 표 문자에 반영할 수 있습니다.

다만, 문자열이 중간에 비어져 있는 것은 적용되지 않습니다. 즉 가로, 세로열의 문자 갯수가 동일해야 가능합니다.

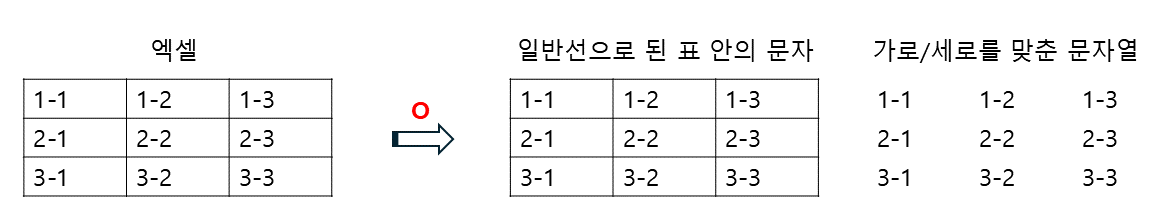

즉, 아래는 변환이 가능하며

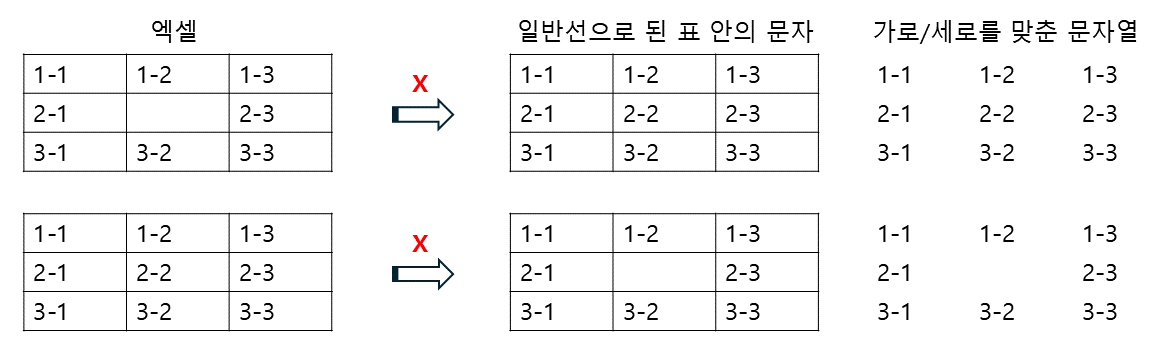

아래와 같이 중간에 비어 있을 경우는 변환되지 않거나, 칸이 밀려서 입력이 됩니다.

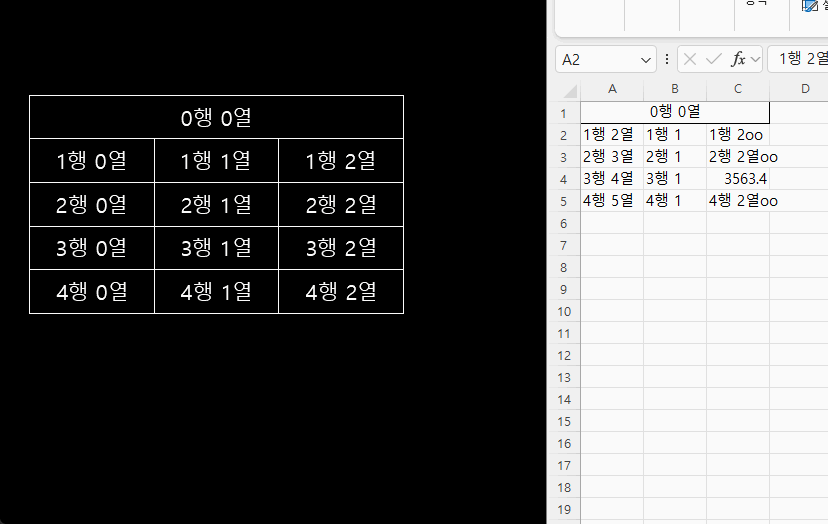

아래의 예는, 이미 엑셀로 넘긴 내용을 수정하여, 다시 캐드 문자에 덮어 쓰는 움짤입니다.







[파일열기]





클릭하면, 탐색기가 나타나고 가져올 엑셀 문서를 선택하면 엑셀 문서가 열립니다.



** 이 명령어로 한번 엑셀 파일을 열면 그 다음 부터는 이미 열린 엑셀문서에서 가져올 셀을 선택 후, [확인]만 누르면 됩니다. (다른 영역을 선택해도 됩니다.)

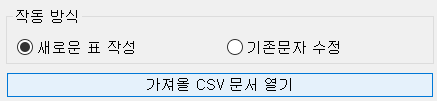

- 엑셀이 설치되어 있지 않은 사용자의 경우는 엑셀과 호환되는 CSV 파일로 읽습니다.





엑셀이 설치되어 있지 않다면 범위 설정없이 CSV 파일의 모든 내용을 가져옵니다.

CVS 도 한번 파일을 읽으면, 다시 다른 파일을 선택하기 전까지는 실행 후 [확인]만 누르면 계속 같은 파일을 읽습니다.

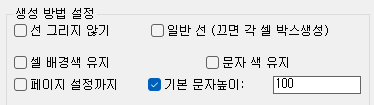

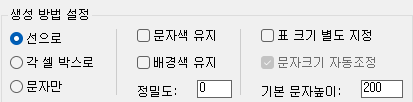

[생성방법 설정]





선으로 : 선택할 경우 각 셀의 경계를 "선"으로 작성하고,

각 셀 박스로 : 하나의 셀을 폴리선 박스로 그립니다.

문자만 : 선을 그리지 않고 문자만 나열합니다.



문자색 유지 : 엑셀의 문자 색을 유지합니다. (캐드의 255 색 중 가장 가까운 색으로 변환됨)

배경색 유지: 엑셀의 셀이 배경색이 있다면, 그대로 가져 옵니다. (캐드의 255 색 중 가장 가까운 색으로 변환됨)



정밀도 : 표를 그리는 소숫점 자릿수입니다. 0 은 정수로 그린다는 의미인데, 그렇다고 해서 모든 위치값을 정수로 떨어뜨리지는 않습니다. 내부적으로 곱하기/나누기가 들어가는 연산이 있어서, 0 으로 입력하면 결과는 소숫점 한자리로 나오게 되며, 1을 입력하면 소숫점 2자리까지 표시가 되는 식입니다.

선이나 문자의 위치가 극히 민감하지 않는다면 0 을 유지해도 무방합니다.



표 크기 별도 지정 : 이 아래에 입력된 문자 크기를 기본으로 하여, 전체 표를 상대 크기로 계산합니다. 그러나 특정 영역에 표를 넣거나, 크기를 맞추고 싶다면 이 옵션을 활성화하여 입력할 수 있습니다.

다만, 화면에 붉은 색으로 기본 크기가 그려지는데, 이 보다 작으면 문자가 각 칸을 넘을 수도 있기에, 아래 옵션을 켜서 문자 크기를 자동조절할 수 있습니다.



크기를 물어 볼 때, 엔터를 치면 기준 크기로 설정됩니다.







문자크기 자동 조정 : 기본 크기보다 표가 작으면 문자 크기를 자동조절하는 옵션입니다. 높이가 작아지면 문자크기가 줄어들게 되고, 폭이 좁아지면 문자의 장평을 조절해서 맞춥니다.



기본 문자높이 : 엑셀의 기본 문자크기를 캐드에서 인식하는 문자 높이 설정. 엑셀의 11포인트를 기준으로 합니다. 이 문자 크기를 기준으로 전체 표의 크기가 정해집니다.





[생성 결과]





그냥 둠 : 개별적 문자와 선으로 생성

그룹으로 : 전체를 그룹으로 묶음.

블럭으로 : 전체를 블럭으로 묶음.

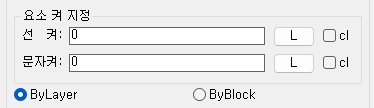

[요소 켜 지정]





문자와 선의 켜를 지정합니다.







아래와 같이 가져올 엑셀파일의 내용이 있다면...







아래와 같이 동일한 모양과 셀 크기로 옮겨 줍니다.

단, 엑셀이 없다면 모든 특성이 삭제된 단순한 표형식으로 그립니다.









* ZWCAD 2023 이하 버전에서 잘 안될 때... [파일열기]를 하면, 빈 엑셀문서가 나오는 경우...

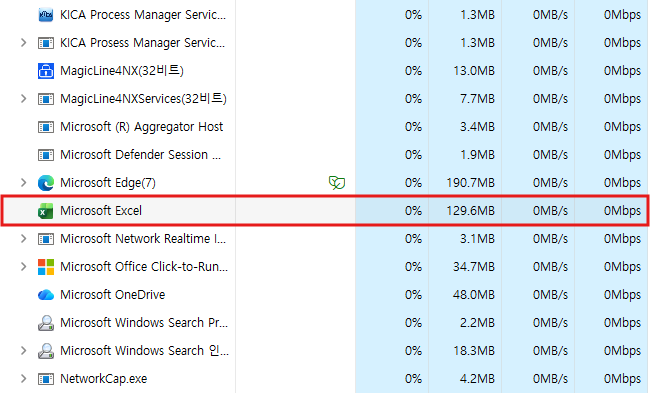

Ctrl+Shift+Del 키를 눌러서 [작업 관리자]에 들어가서 아래로 쭉 스크롤을 하면.. 아래와 같이 비어 있는 엑셀이 하나 보일텐데.. 이 Microsoft Excel 을 선택하고 [작업 끝내기]를 해서 제거를 하면 될 수 있습니다.
