화장실 칸막이 그리기

전체 명령어 : xiMakeToiletBooth1

단축 명령어 : 심볼메뉴에서 선택



---------------------

사용법



화장실 칸막이를 자동으로 그려주는 명령어입니다.

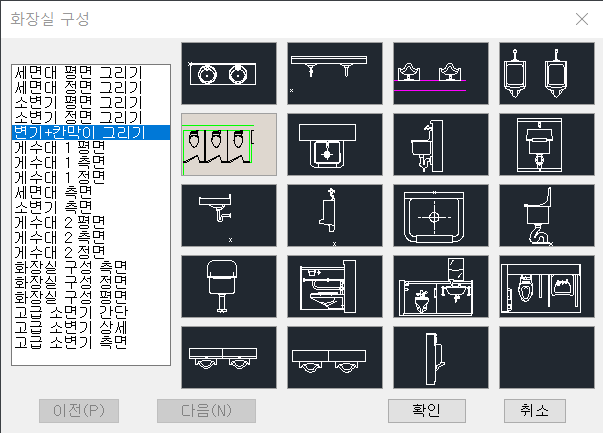

[심볼 메뉴 - 화장실 구성] 에서 [변기+칸막이 그리기]를 선택하면 실행됩니다.







아래와 같은 순서로 점을 선택하면 화장실 칸막이를 그려 줍니다.







끝 처리에 따라서 칸막이를 그리는 차이가 있습니다.

아래 그림은, 끝없음과 양쪽없음과 모두없음 으로 각각 그린 결과입니다.







선축척이 정해진 축척보다 클 경우 자동으로 단선으로 그려줍니다.







설정



켜설정







축척





이 이상은 단선으로 그립니다.





칸막이





칸막이의 양끝처리 방식입니다.

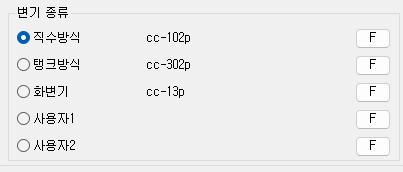

변기종류







변기의 종류입니다.

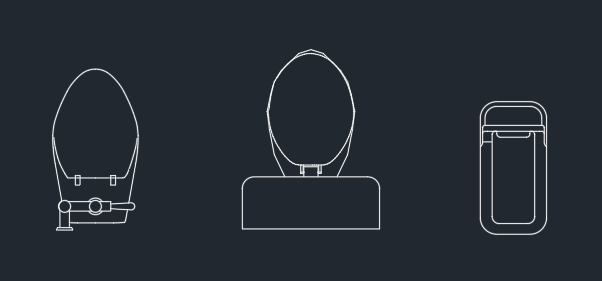

위에서 부터 아래 그림과 같습니다.

여기에 등록되는 변기 블럭은 캐드의 "검색경로"에 등록된 폴더에 있어야 합니다.
