소변기 입면 그리기

전체 명령어 : xiMakeUrinalElev

단축 명령어 : 심볼메뉴에서 선택





사용법



소변기 입면 배치를 자동으로 그려주는 명령어입니다.

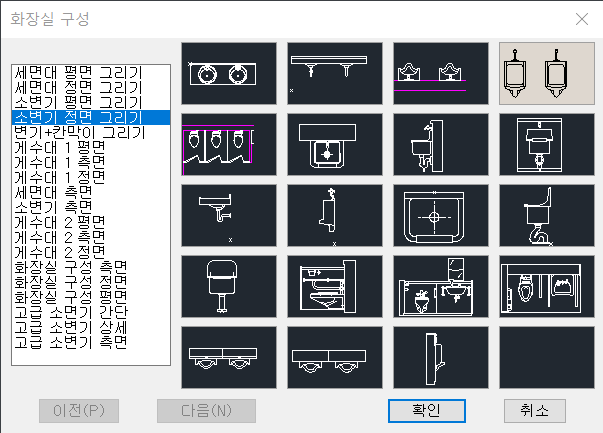

[심볼 메뉴 - 화장실 구성] 에서 [소변기 정면 그리기]를 선택하면 실행됩니다.









소면기 측면 블럭은 그 옆에 있는데, 이 경우 배열은 아니고, 삽입 위치가 같게 하나만 그립니다.







설정



축척 설정





이 이상은 단선블럭을 불러 옵니다.

단선블럭은 같은 이름이면서, 끝이 s 로 끝나면 인식을 합니다.

즉, 등록된 블럭의 이름이 cu-301p 인데, 검색경로에 cu-301ps 라는 파일이 있다면 자동으로 가져오게 됩니다.

이는 사용자가 등록한 블럭도 같습니다.





간격





등간격

기구 간격을 입력된 '간격'에 가까운 등간격으로 넣습니다.



고정간격

입력된 '간격'으로 그립니다.



시작거리

첫번째 기구가 그려지는 거리입니다.

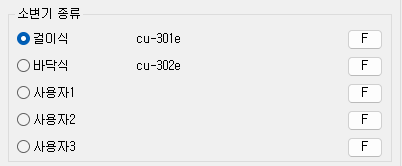

종류

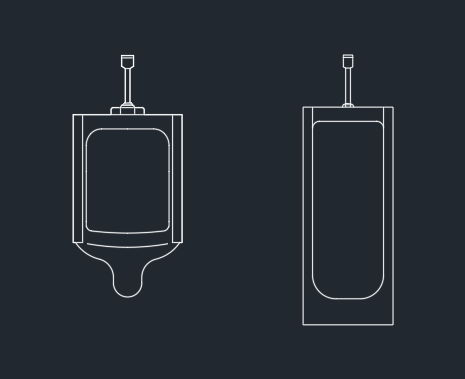

등록된 소변기는 위에서 부터 아래 그림과 같습니다.







여기에 등록되는 변기 블럭은 캐드의 "검색경로"에 등록된 폴더에 있어야 합니다.
