도곽 자동인식 복사, DBC

전체 명령어 : xiDboxAutoCopy

단축 명령어 : DBC





사용법



도곽을 등록한 후, 도곽 간에 복사를 할 경우, 그 크기와 회전을 도곽에 맞추어 자동으로 조절하는 명령어입니다.

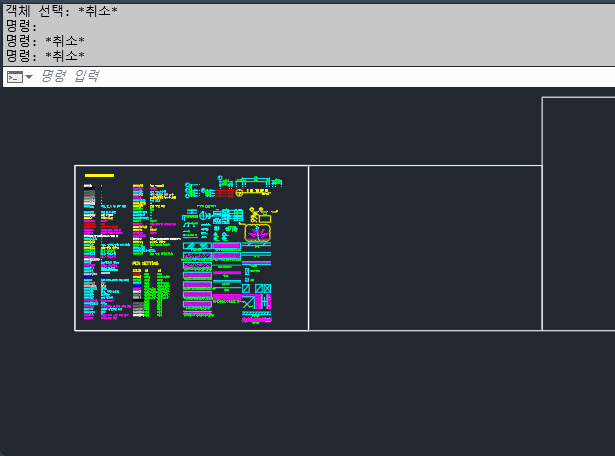

즉, 아래 영상처럼

1/100 도곽에서 1/50 도곽으로 객체를 복사해 가면 자동으로 크기가 1/2로 줄어듭니다.



도곽이 회전되어져 있을 경우, 각도 역시 자동으로 변경이 됩니다.



다만, 도곽이 블럭인 경우는 어떤 각도라도 변경이 자동적으로 되지만, 도곽이 폴리선일 경우 90도와 -90의 구분이 안되기 때문에.. 사용자 설정에서 이 각도를 지정하게 됩니다.



즉, 사용자 설정에서 폴리선 도곽을 등록한 후,

회전 도곽일 경우의 각도를 "시계방향"으로 선택하면.. 모든 세로 도곽이 "시계방향"으로 90도 회전되어져 있다고 판단을 합니다.



방식은 아래 두가지 입니다.



[기준점 지정 후 한번씩 복사]



하나씩 보면서 복사를 할 때 사용하는 방식이며, 복사 기준점과 목표점은 모두 도곽 안에 있어야 하며, 도곽의 모서리 점을 복사점으로 사용할 수는 없습니다. 이는 그 모서리의 점이 도곽의 안쪽일 수도 있고, 외부일 수도 있기 때문입니다.

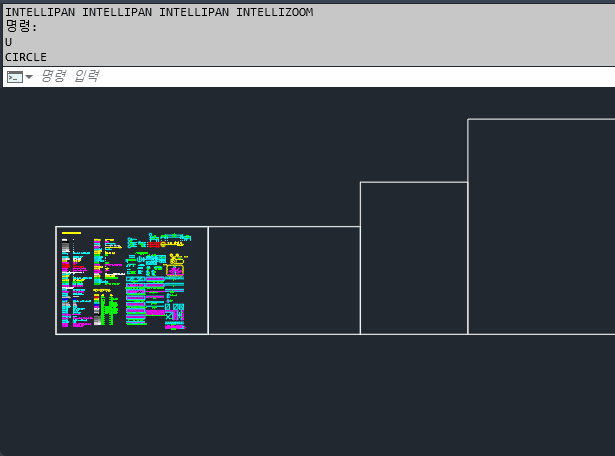

동작 움짤은 아래와 같습니다.







[여러 도곽선택 자동 복사]



이 방식은 기준점없이 도곽 자체를 인식해서 복사를 하는 기능입니다.

모든 도곽에 같은 위치로 복사를 할 때 사용할 수 있습니다.









[맨 아래로 보내기]





복사 된 후의 객체를 도면의 맨 아래로 보내는 옵션입니다.





[치수객체의 축척을 도곽에 맞춰 변경]





치수나 지시선 등 DimScale 에 영향을 받는 객체를 복사할 때, 해당 도곽의 축척에 맞추어 치수축척을 변경해 주는 기능입니다.



 - 도곽 축척의 절대값

도곽(블럭)의 축척이 1/100 이면, 치수, 지시선의 축척도 100 으로 자동 변경됩니다.



- 기준 도곽 상대축척

복사 기준 도곽에 대한 상대 크기로 변경이 됩니다.

예를 들어, 기준도곽보다 복사 대상 도곽의 크기가 2배이고... 원본 치수축척이 50 이라면, 복사 후 치수축척은 100 이 됩니다.





[도곽 등록]





도곽은 블럭 세가지, 폴리선 사각형 한가지를 등록할 수 있습니다.

폴리선 도곽은 선의 켜이름으로 등록이 되며, 그 켜 이름으로 도곽을 인식을 합니다.





[적용 공간]





여러 파일에 적용을 할 때 활성화 되며, 목표 파일에서 복사될 도곽이 있는 공간을 선택합니다.
