전체 명령어 : xiDboxFindScale
단축 명령어 : DFS
사용법
도곽의 축척을 모서리 두점으로 확인하는 명령어입니다.
블럭은 LIST 명령어로 쉽게 확인이 가능하기 때문에 두 점으로 확인하는 기능만 만들었습니다.

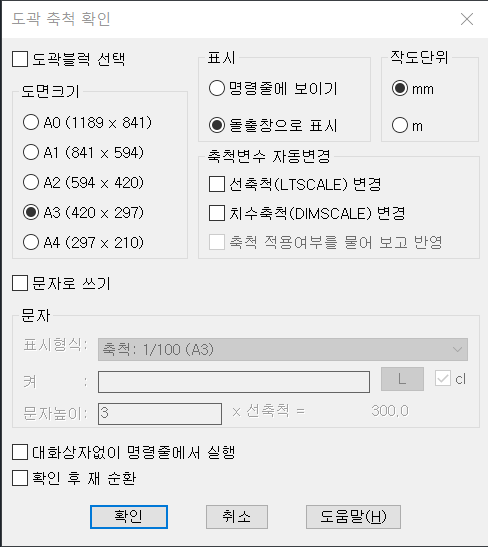

명령어를 실행하면 아래와 같은 대화상자가 나타납니다.
* 도곽블럭 선택은 블럭으로 되어져 있는 도곽을 선택하여 축척을 화면에 표시합니다.
LIST 명령어로도 쉽게 확인할 수는 있으나, 그냥 여기에 함께 넣었습니다.
1:1로 그린 후, 삽입하여 축척을 변경한 블럭만 해당됩니다.
[표시]
명령창에 보이기 : 결과 문자가 명령어창에 표시됩니다.
돌출창에 보이기 : 결과 문자가 돌출창으로 나타납니다.
[축척변수 자동변경]
확인된 축척으로 도면의 선축척과 치수축척을 동시에 변경하는 옵션입니다.
[문자로 쓰기]
화면에 문자로 기록합니다. (화면상의 한점 지정)
[문자]
문자로 쓸 때의 설정값입니다.
표시형식 : 여러가지 표시형식 중에 하나를 선택할 수 있습니다. 모든 결과는 이 형식을 따라 나타나거나 기록됩니다
문자높이 : 출력 후의 문자높이입니다. 기록은 선축척을 곱한 높이로 기록됩니다.
