계단 입,단면 그리기, STC

전체 명령어 : xiSTC

단축 명령어 : STC





사용법



입,단면 계단을 그리는 명령어입니다.



한 단의 너비와 높이는 사용자가 지정한 p1, p2 점에 따라 결정 되며, 슬라브 설정의 [단깊이]는 단의 수직선이 직각이 아닌 돌출되는 형태를 그릴 때 사용됩니다.





[단면, 입면]





입면 계단일지, 단면계단일지를 정합니다.

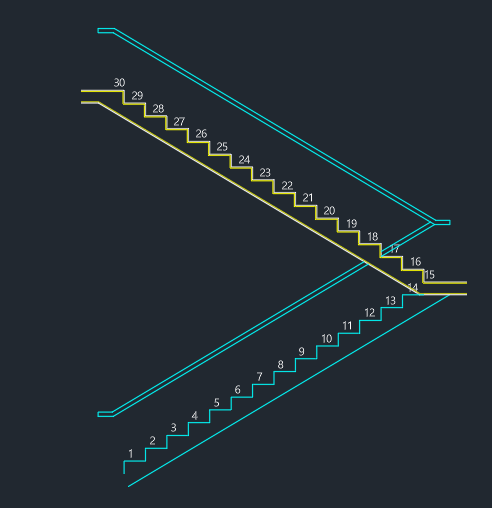

만약 [한개층 모두 그리기]를 선택한 경우, 단면으로 지정하면 돌아서 그려지는 계단은 입면이 되고, 입면을 선택한 경우는 그 반대로 그려집니다.





[한 개층 모두 그리기]





돌음계단을 한꺼번에 그립니다.

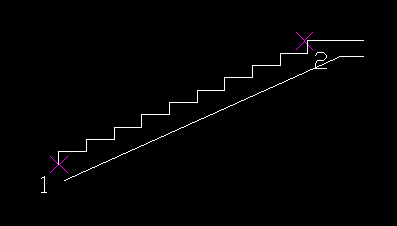

먼저 아래쪽 계산을 지정(1, 2번)해서 그린 후, 그 위의 계단을 다시 지정합니다.

즉, 아래 계단과 윗 계단이 꼭 같은 길이가 아니더라도 각각 그릴 수 있습니다.







[단 너비, 10의 배수]





단 수를 지정하면 지정된 길이를 등분하게 되는데, 실수가 아닌 가장 가까운 10의 배수로 단너비를 강제하는 옵션입니다.

하나의 너비가 302.45 라고 한다면, 이를 300 으로 맞춥니다.





[단번호, 크기]





각 단의 번호를 넣습니다.

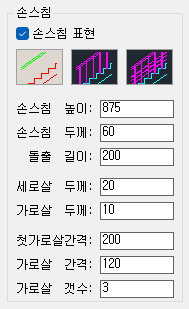

[손스침]





- 손스침 높이

바닥에서 손스침까지의 높이를 정합니다.



- 손스침 두께

바의 두께를 정합니다.



- 돌출 길이

경사의 끝으로부터 손스침이 연장되는 길이를 의미합니다.





[가로살, 세로살]

각 설정에 따라 아래와 같은 여러 모양의 계단을 그립니다.
