사면 표시, SLP

전체 명령어 : xiSlopePattern

단축 명령어 : SLP



---------------------

대지 주변 계획사면과 자연사면을 표시하는 명령어입니다.









[종류]

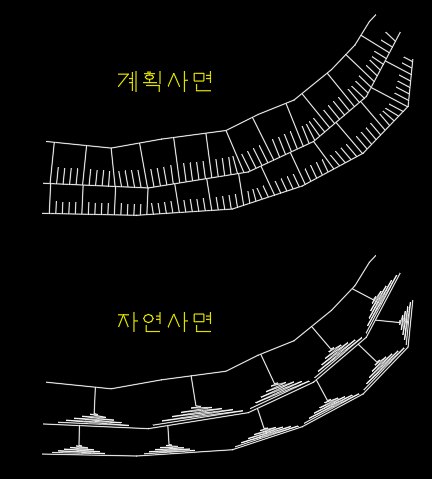

계획 사면 표시와 자연 사면 표시를 구분합니다.





[명령어 기본 실행]





시작 할 때, 한꺼번에 그릴지, 하나씩 그릴지를 선택합니다. 한꺼번에가 기본값입니다.



하나씩 그리면 아래와 같습니다.







[계획 사면 설정]





- 주표시 간격 : 긴 선의 간격을 정합니다.

- 보조 나누기 : 긴 선을 짧은 선으로 등분할 갯수를 정합니다.

- 길이 비율 : 긴 선대 짧은 선의 비율을 정합니다.



계획 사면은, 선의 직각을 첫번째 선으로 할 지, 두번재 선으로 할지를 정하게 됩니다.

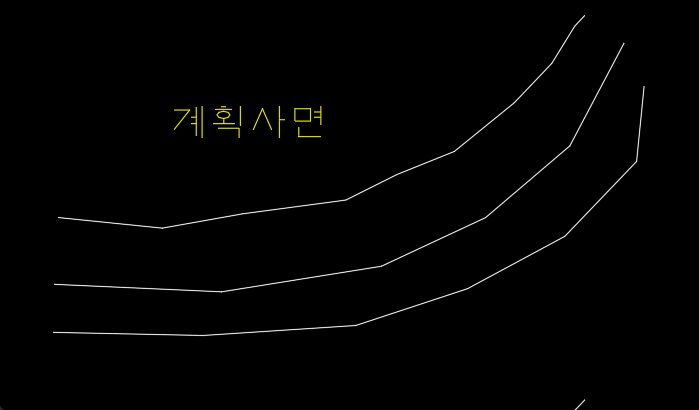

아래 움짤에서 첫번째 그리기는, 첫번째 선택선에 직각으로 한 것이고, 두번째 그리기는 두번째 선에 직각으로 그린 결과입니다.

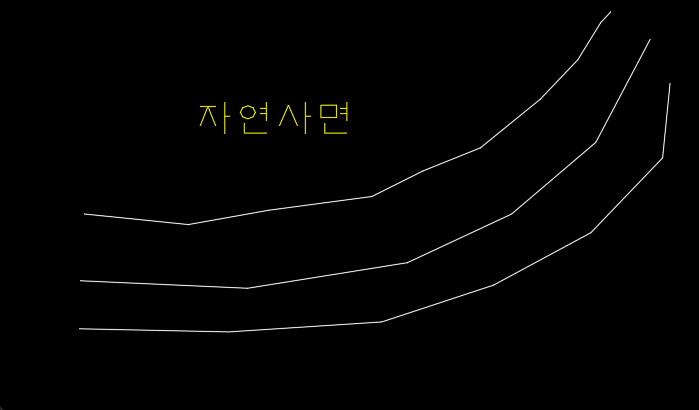

[자연 사면 설정]





- 길이비율 : 경사표시와 직선부의 비율을 정합니다.

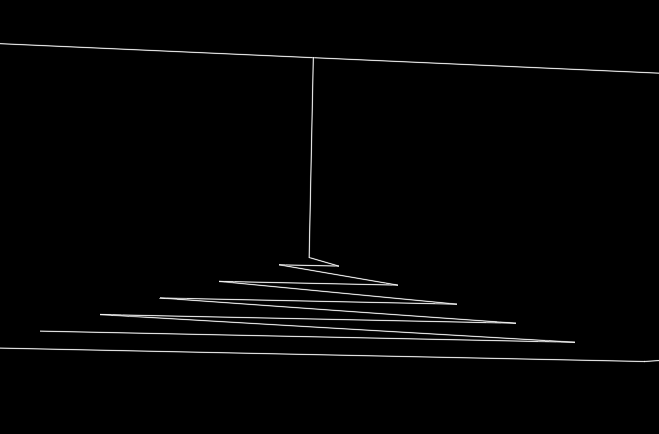

- 한 선으로 그리기 : 결과를 아래 그림과 같이 하나의 선으로 표시합니다.







* 그려진 결과는 무명그룹으로 자동 생성됩니다.
