일반표를 엑셀로 보내기, C2E

전체 명령어 : xiCad2Excel

단축 명령어 : C2E



*AutoCAD LT 버전은 엑셀과 호환가능한 CSV 파일로 생성됩니다.





사용법

캐드에서 그려진 일반표(캐드 특성표가 아닌)를 엑셀로 보내는 명령어입니다.

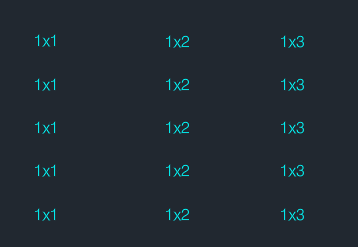

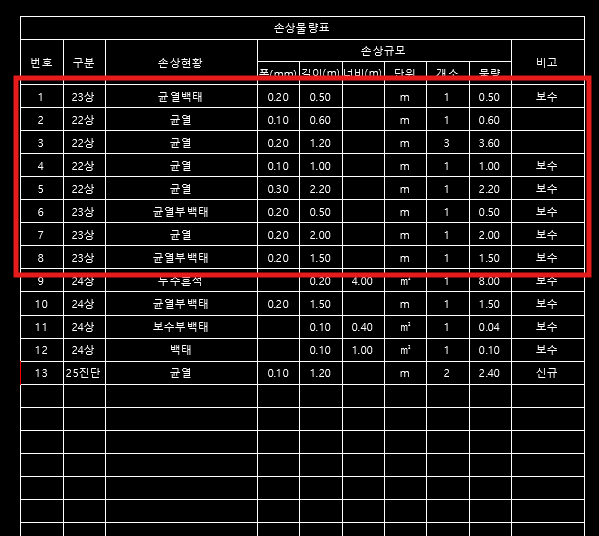

아래 그림과 같은 표가 있을 때, (이 표는 선과 글자로 된 일반표입니다.)

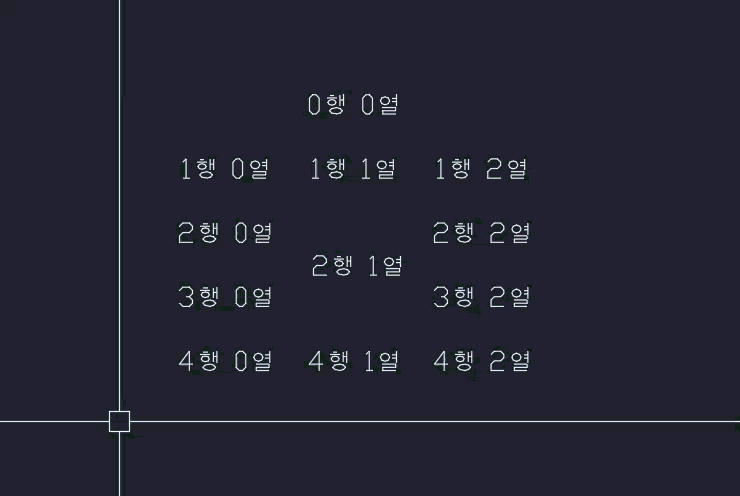

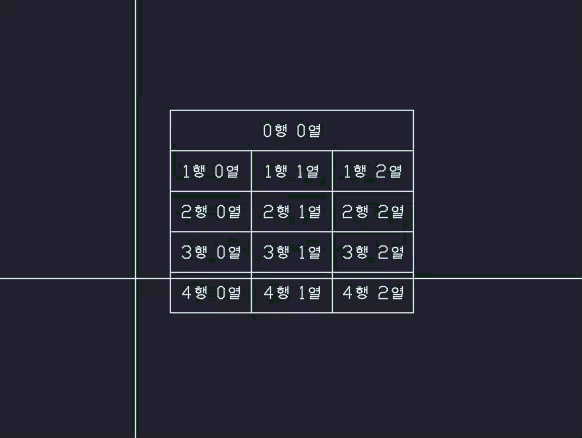

C2E 를 실행하고, 표의 한쪽 모서리와 대각선 모서리를 지정하면...

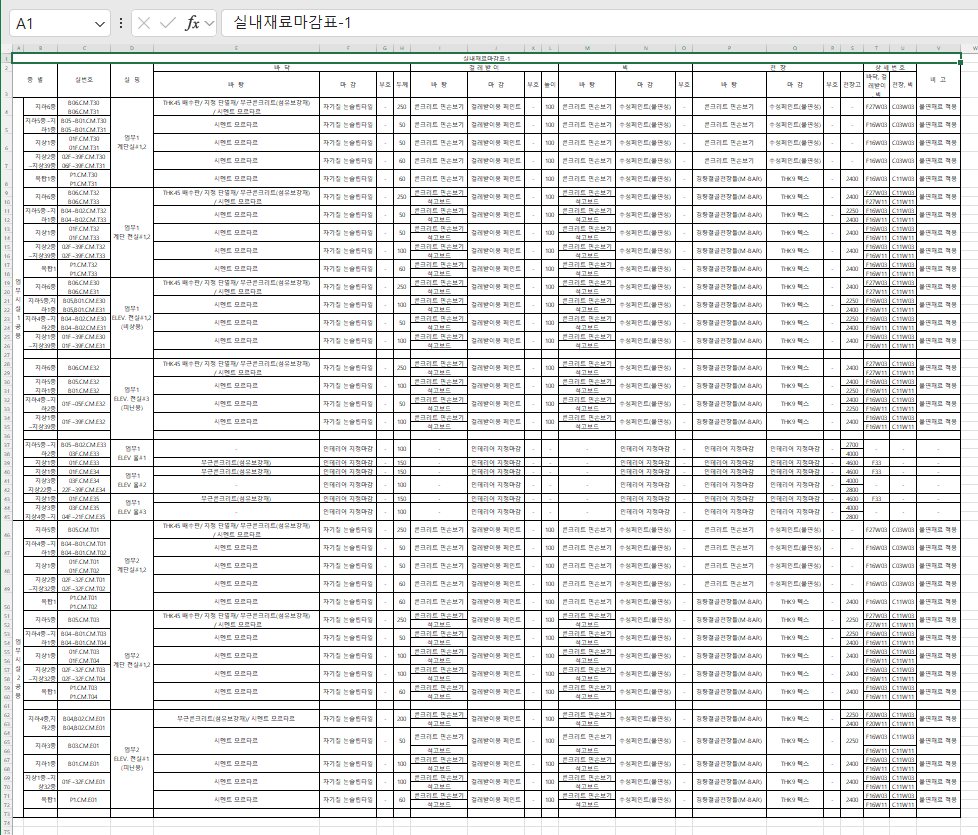

아래와 같이 엑셀이 구동되면서, 표가 자동으로 만들어 집니다.

이 때 주의하실 점은.. 표가 매우 방대할 때, 엑셀에서 표를 그리는 시간이 꽤 걸리는 데요..

표가 다 그려지기 전에 엑셀의 내부셀을 클릭하면 진행이 멈춥니다. 그러므로 표가 다 그려질 때까지 눈으로만 감상을 하시는게 요령입니다. ^^
